Authorized Distributor Soyal Access Control Indonesia

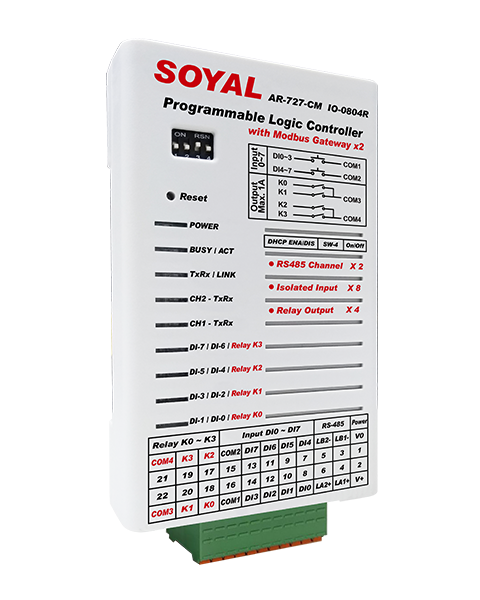

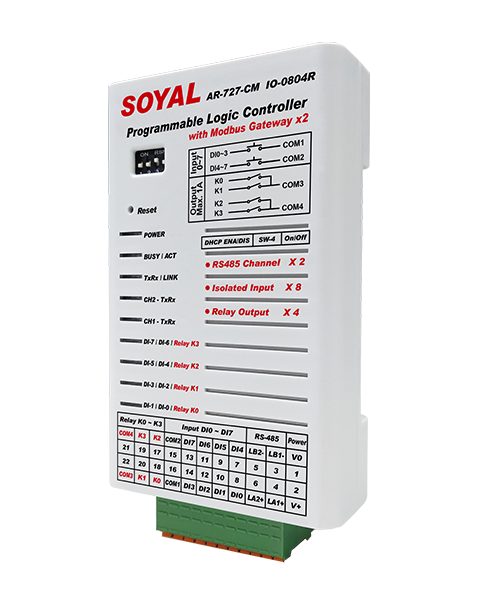

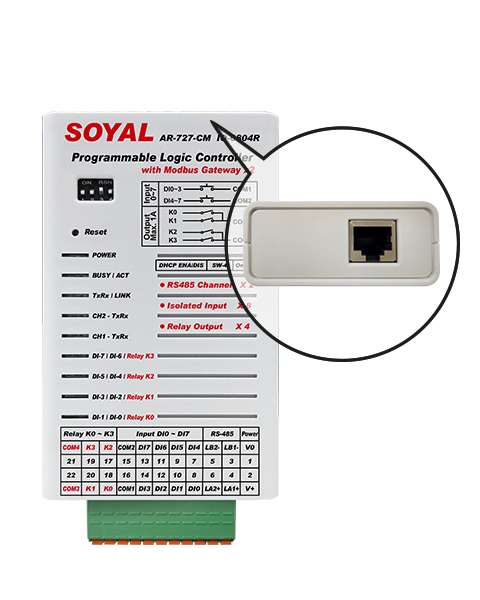

Soyal AR-727-CM-PLC-0804R
Isolated Programmable Logic Controller – Mini WEB PLC – DIN35
Soyal AR-727-CM-PLC-0804R adalah kontroler logika terprogram (PLC) mini berbasis web yang dirancang untuk otomasi gedung cerdas dan sistem kontrol I/O. Dilengkapi HTTP Server bawaan yang memungkinkan pemrograman langsung melalui browser tanpa memerlukan antarmuka HMI terpisah.
Perangkat ini memiliki fitur unik penjadwalan logika gedung cerdas dengan kondisi kalender, hari libur, counter, timer, serta fungsi DI dan DO. Mendukung upload status DI real-time ke server jarak jauh via TCP/IP dan penanganan darurat offline otomatis. Dengan konversi protokol Modbus TCP/RTU, konektivitas 10/100 Mbps Ethernet, dan dual port RS485, PLC ini ideal untuk integrasi SCADA dan aplikasi IoT.
Galeri Produk
Fitur Utama

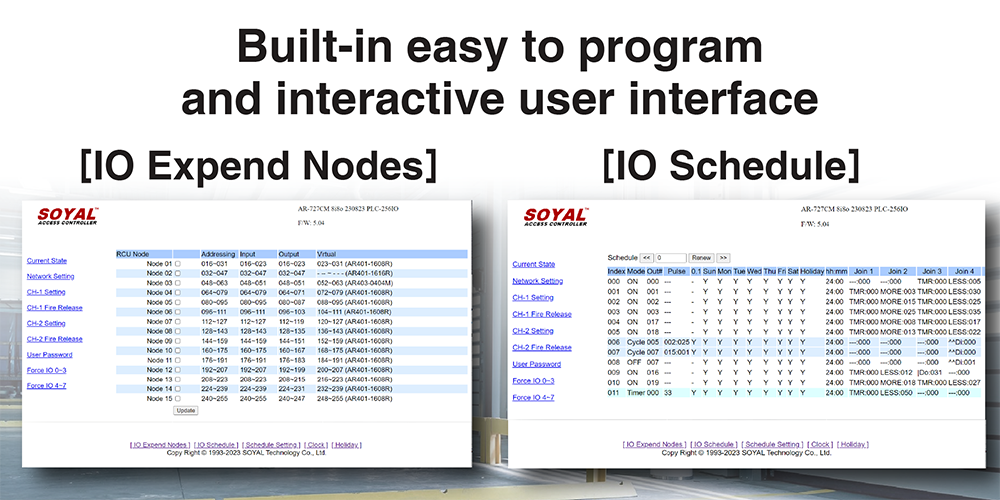

- Mini WEB PLC dengan HTTP Server Bawaan: Pemrograman logika langsung melalui halaman web browser, tanpa perlu antarmuka HMI (Human Machine Interface) terpisah.
- Penjadwalan Logika Gedung Cerdas: Fitur unik penjadwalan otomatis dengan kondisi waktu kalender, hari libur, counter, timer, DI, dan DO untuk manajemen gedung besar.

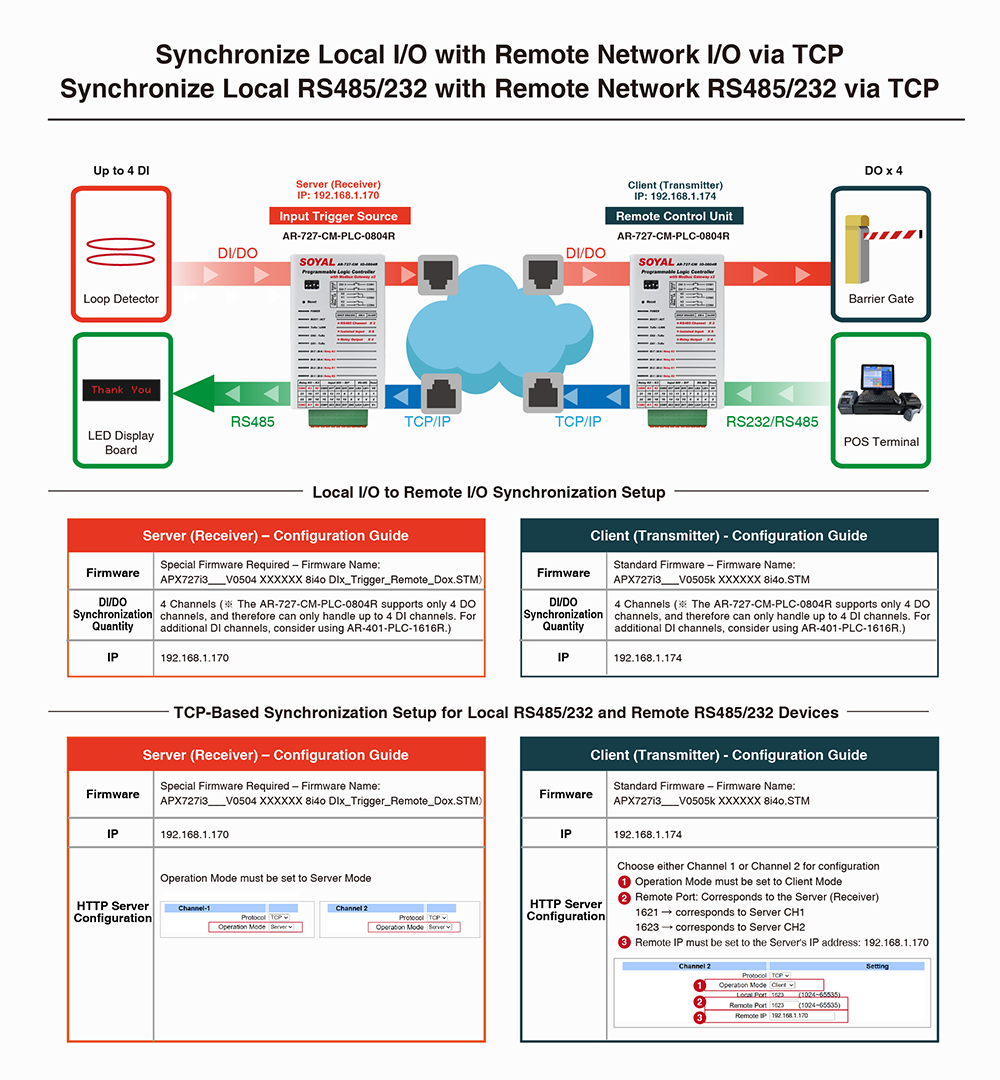

- Upload Status DI Real-Time via TCP/IP: Mengirimkan perubahan status DI secara instan ke remote server dan mendukung penanganan darurat linkage offline otomatis.
- Notifikasi Cloud Proaktif: Event input point dapat secara proaktif memberitahu sistem monitoring cloud via TCP dan menjalankan proses linkage darurat offline secara otomatis.

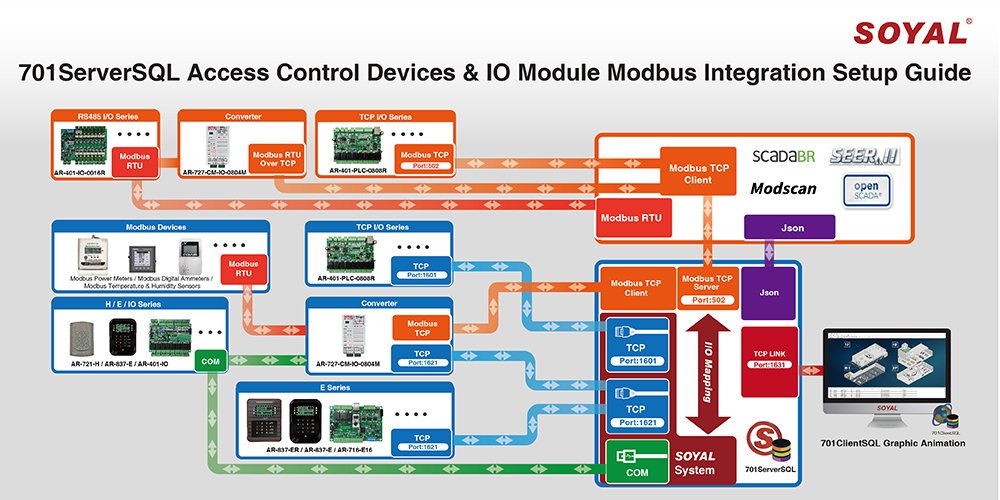

- Gateway Modbus TCP/RTU Dua Arah: Konversi protokol Modbus TCP ke Modbus RTU dan sebaliknya melalui interface RS485 CH1/CH2.
- Integrasi SCADA: Mendukung protokol Modbus TCP untuk koneksi ke software SCADA guna kontrol dan monitoring cerdas.
- 8 Digital Input & 4 Relay Output: Output relay (1A/30VAC; 1A/30VDC) Type A (N.O. Default) atau Type C (sesuai pesanan).

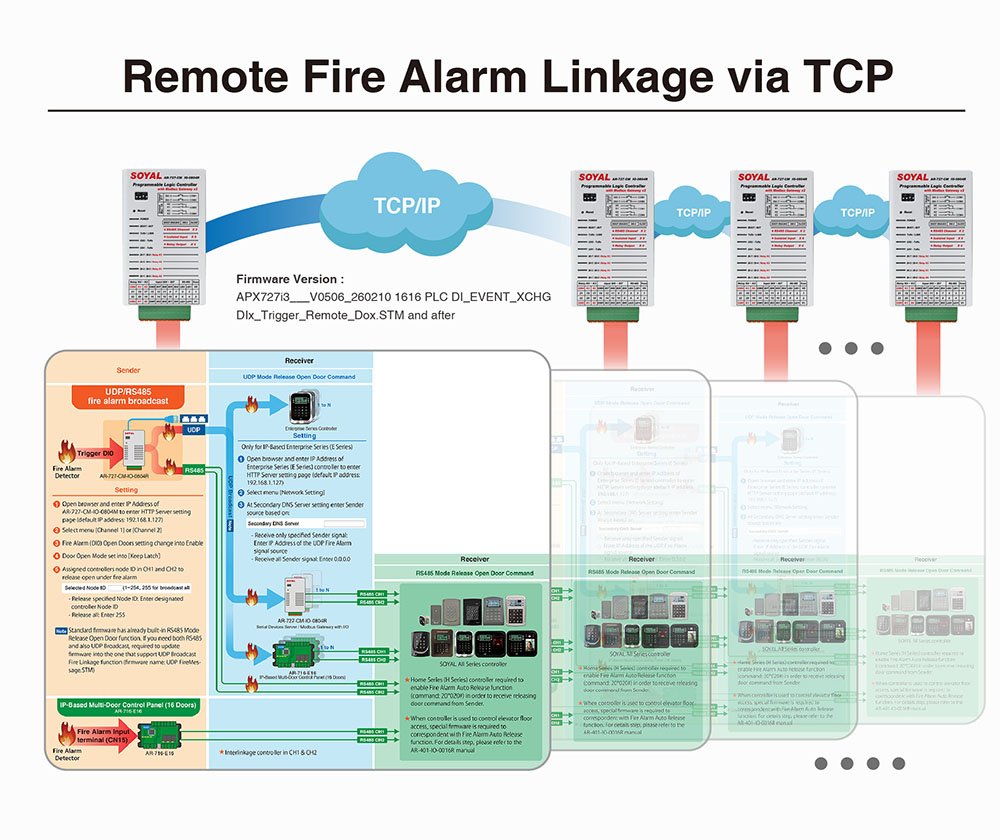

- Fire Alarm Interlock: Fitur bawaan UDP broadcast dan RS485 CH1 & CH2 untuk pelepasan otomatis semua kunci pintu saat keadaan darurat kebakaran.
- Dual UART Port RS485: Setiap port mendukung buffer transmisi 4K dan berfungsi sebagai receiver sementara.
- Konektivitas 10/100 Mbps Ethernet: Koneksi jaringan berkecepatan tinggi antara controller dan PC.
- Proteksi Surge Suppression 400W: Perlindungan daya puncak dengan waktu clamping kurang dari 1 picosecond.
- Fuse PTC Ganda: Proteksi PTC pada power dan RS485 untuk keamanan maksimal.
- Isolasi Opto DI: Digital Input dilindungi dengan opto-isolation untuk keandalan sinyal.
- Cluster Control Mode: Dapat terhubung ke perangkat I/O Series lain melalui interface RS485.

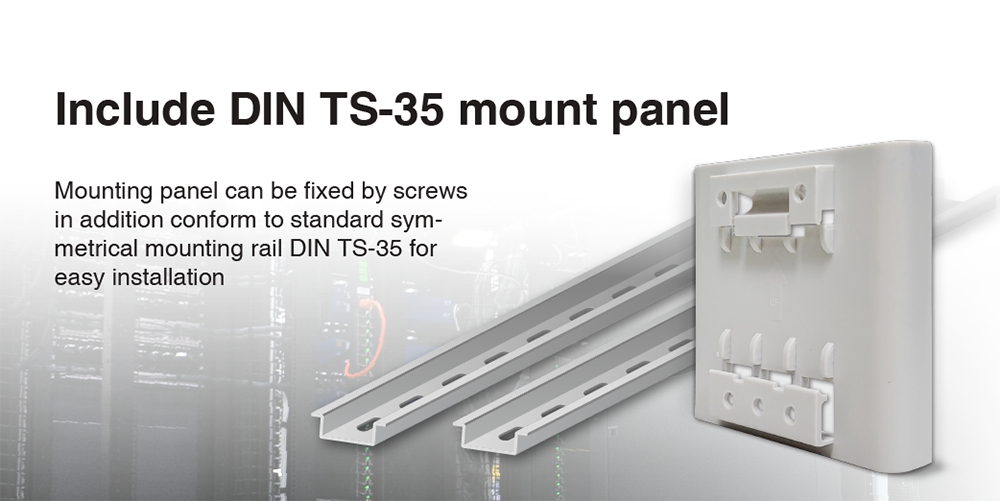

- Pemasangan DIN Rail TS-35: Desain ringkas untuk pemasangan mudah pada DIN rail standar industri.
- Update Firmware Online: Firmware dapat diperbarui secara online tanpa perlu akses fisik.

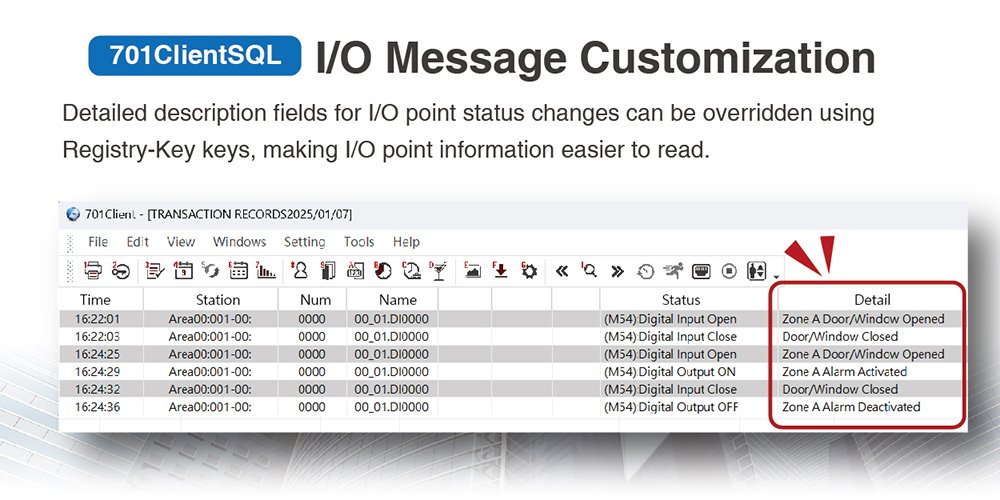

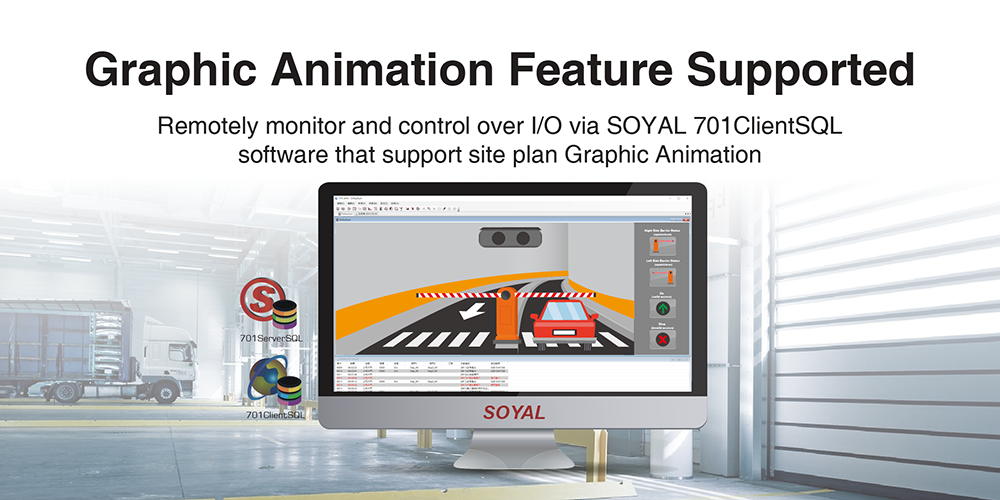

- Replikasi Pesan I/O: Mendukung replikasi pesan I/O dengan deskripsi aksi yang dapat dikustomisasi melalui 701ClientSQL.

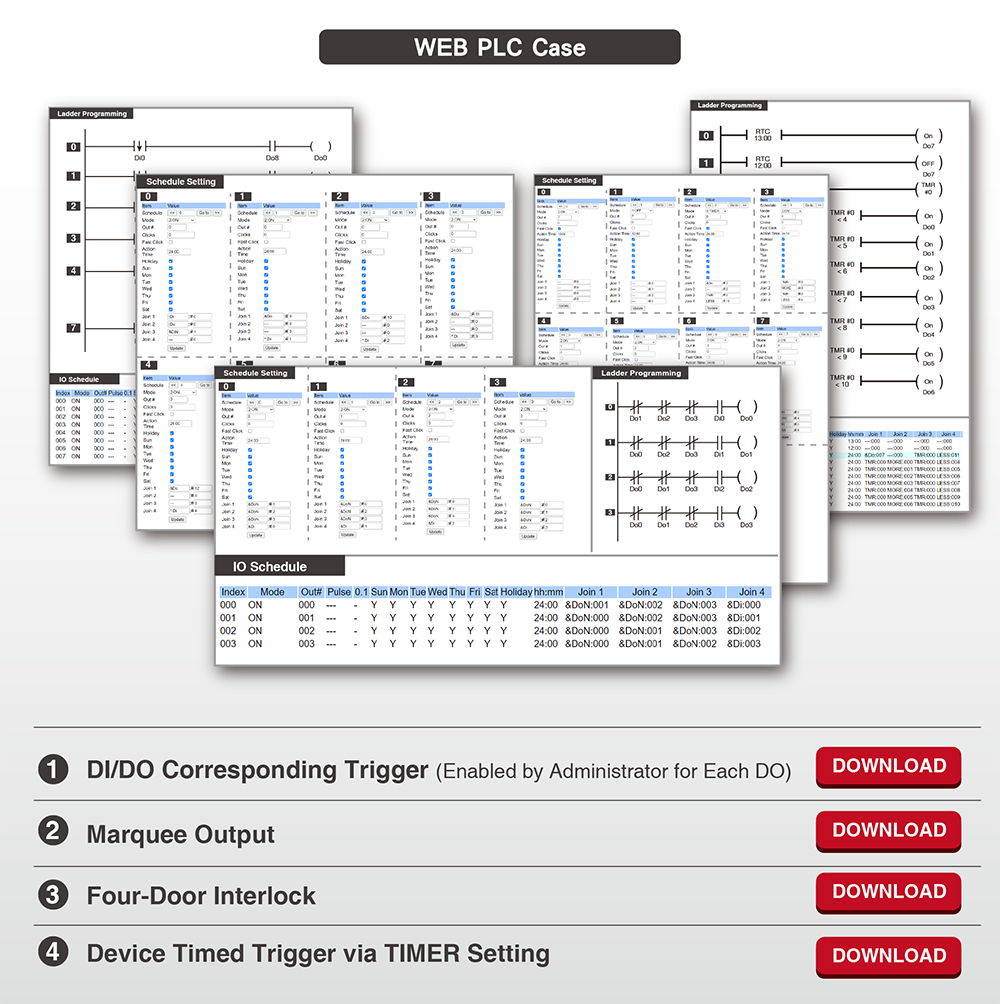

- Contoh Program Tersedia: Download contoh program WEB PLC (Level Trigger, Edge Trigger Rising/Falling) langsung dari website resmi.
Aplikasi dan Visual Produk

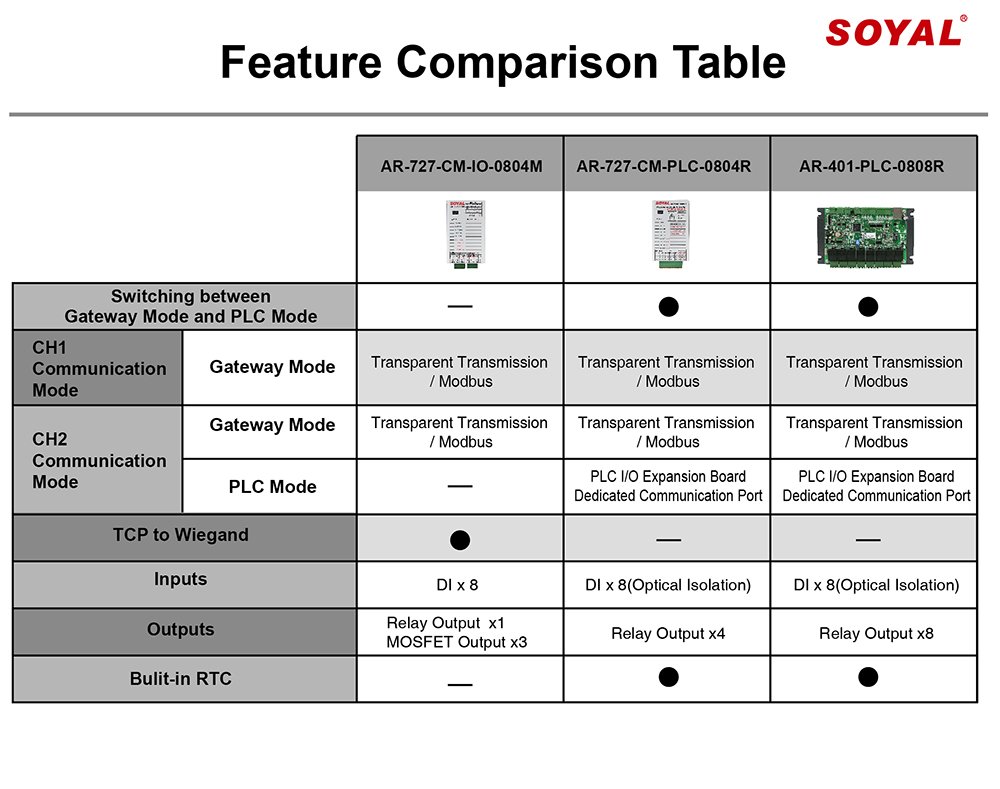

Berikut adalah diagram arsitektur, fitur visual, dan aplikasi lengkap dari Soyal AR-727-CM-IO-0804R.
Spesifikasi Teknis
| Parameter | Specification |
|---|---|
| Ethernet | 10/100 Mbps Base T Ethernet <–> RS485 |
| Serial Port | RS485 x2, Baud Rate 2400 bps – 115200 bps, Support TCP/Server, TCP/Client, UDP Mode |
| Baud Rate | 4800 bps – 115200 bps |
| Inputs | 8 Digital Input |
| Outputs | 4 Relay Output (1A/30VAC; 1A/30VDC) – Type A (N.O. Default) / Type C (By Order) |
| WG Port | — |
| PoE | — |
| Protocol | ModBus-TCP, ARP, IP, TCP Client, UDP, ICMP, HTTP, DHCP, NetBIOS |
| Serial Buffer | 1K each channel |
| LED Indicator | Power: Tx/Rx, D.O./D.I |
| Watchdog Function | YES |
| Active Distance | 300m ~ 1200m (RS485) |
| Built-in Linkage Function | YES |
| Surge Suppression | 400W peak power dissipation, Clamping time < 1 picosecond. Power & RS485 bi-directional avalanche breakdown device. |
| Fuses | Power & RS485 both with PTC Protector |
| Isolation | DI Opto-isolation |
| Power Supply | 9-24 VDC |
| Power Consumption | <2W |
| Dimension (mm) | 106.5(H) x 66(W) x 27.7(D) |
| Net Weight | approx. 120g |
| Network/Device Setting | 701Server, 701Client, HTTP Web page for any browser |
| OS Supported | Windows 7/8/10, Win Server 2008/2012/2016 |
| Operating Temperature | -20°C ~ +70°C |
Sertifikasi
| LVD | EN 62368-1 |
| EMC | EN 55032 |
| EMS | IEC 61000-4-2 ESD: Contact 6kV; Air: 8kV | IEC 61000-4-3 RS: 80MHz to 2.7GHz: 10V/m |
Download Katalog Lengkap
Unduh katalog resmi SOYAL 2024 untuk informasi lengkap mengenai seluruh produk akses kontrol, modul I/O, dan WEB PLC.
