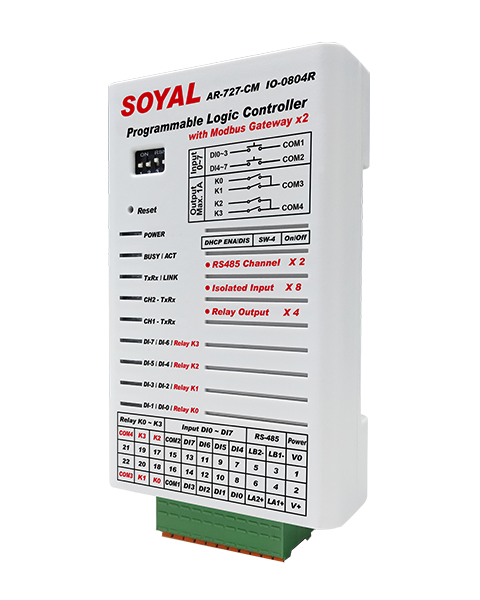

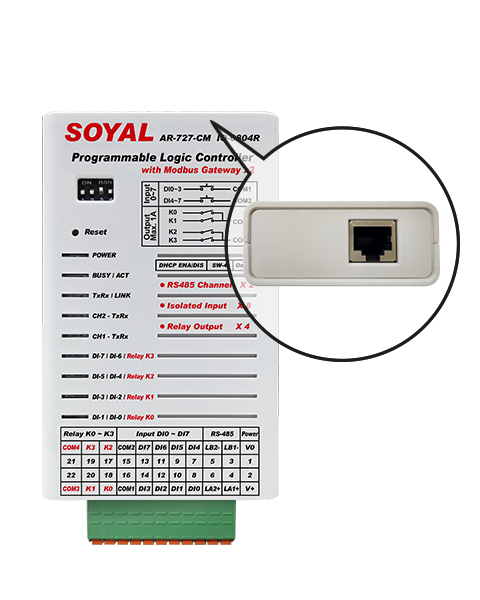

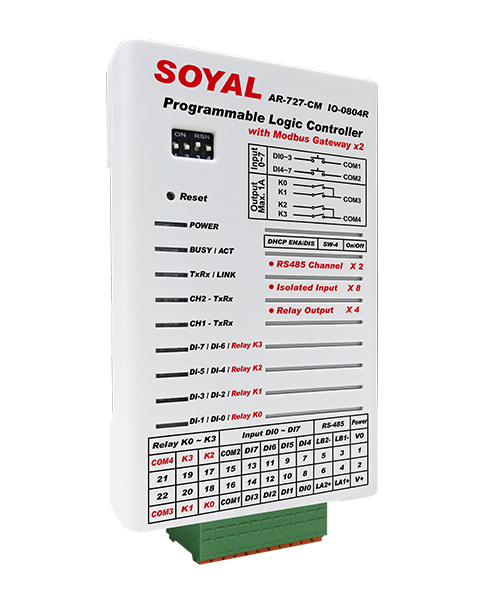

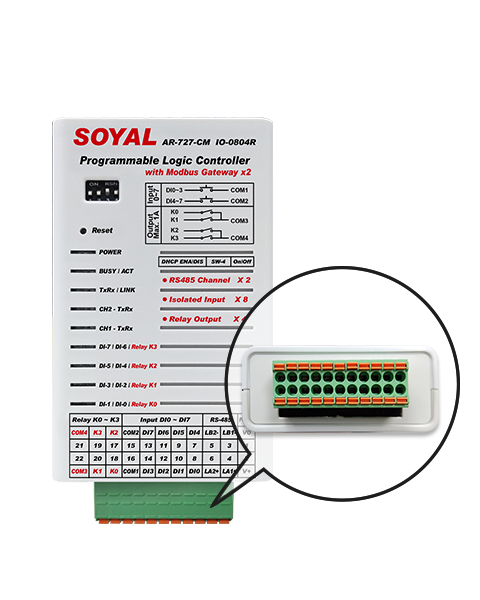

Soyal AR-727-CM-IO-0804R
Isolated I/O (8 Digital Input / 4 Relay Output) & Dual Communication Ports RJ45 to RS485
Soyal AR-727-CM-IO-0804R adalah modul I/O terisolasi berkinerja tinggi yang dirancang untuk integrasi sistem kontrol akses, otomasi gedung, dan aplikasi IoT. Dilengkapi dengan 8 Digital Input dan 4 Relay Output, perangkat ini menawarkan konversi protokol Modbus TCP/RTU dua arah, konektivitas 10/100 Mbps Ethernet, serta dual port serial RS485.

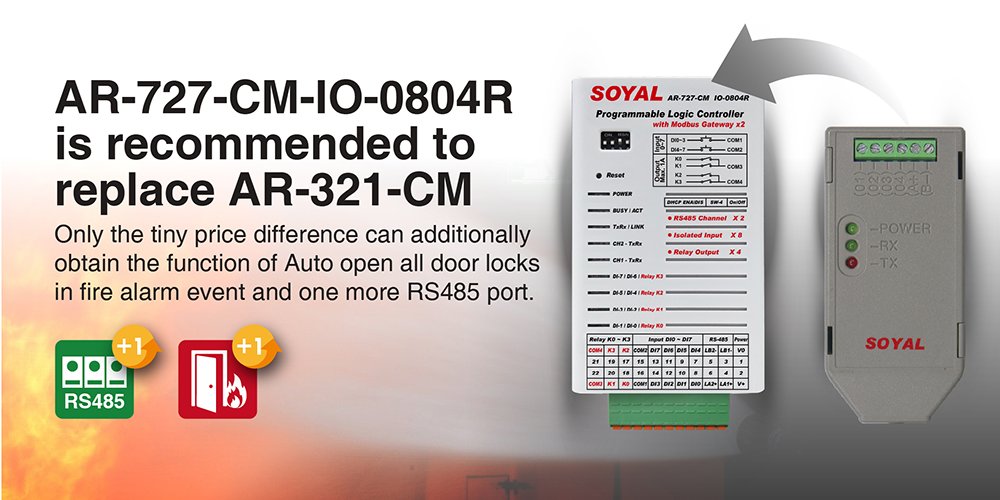

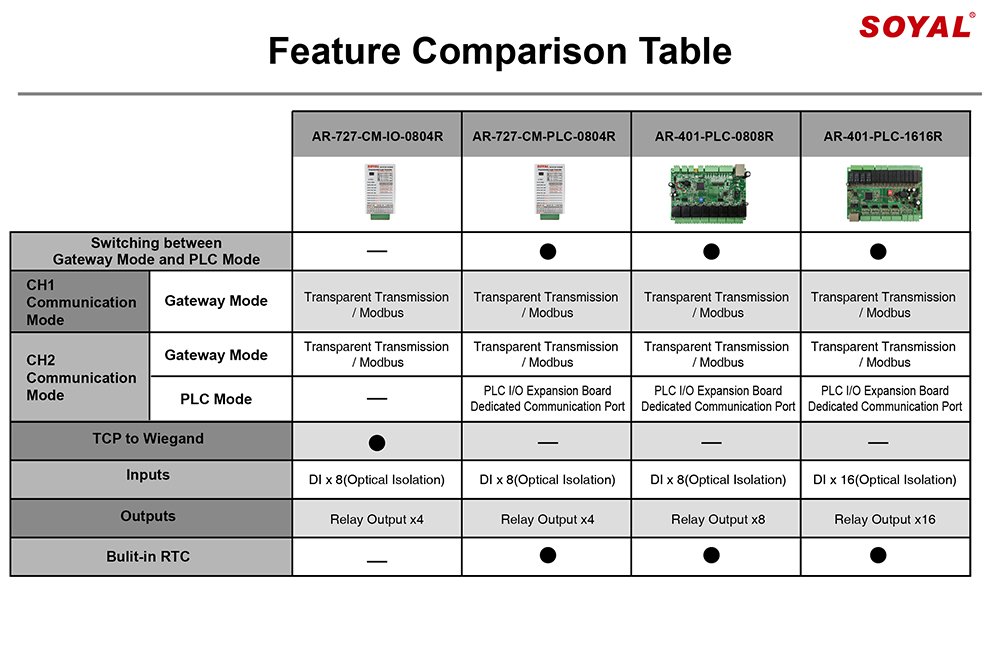

Perangkat ini sepenuhnya kompatibel dengan AR-727-CM-IO-0804M dan dapat digunakan sebagai pengganti langsung. Mendukung fitur fire alarm interlock untuk pelepasan kunci pintu darurat, integrasi SCADA untuk monitoring cerdas, serta kontrol jarak jauh melalui SOYAL 727 APP.
Galeri Produk
Fitur Utama

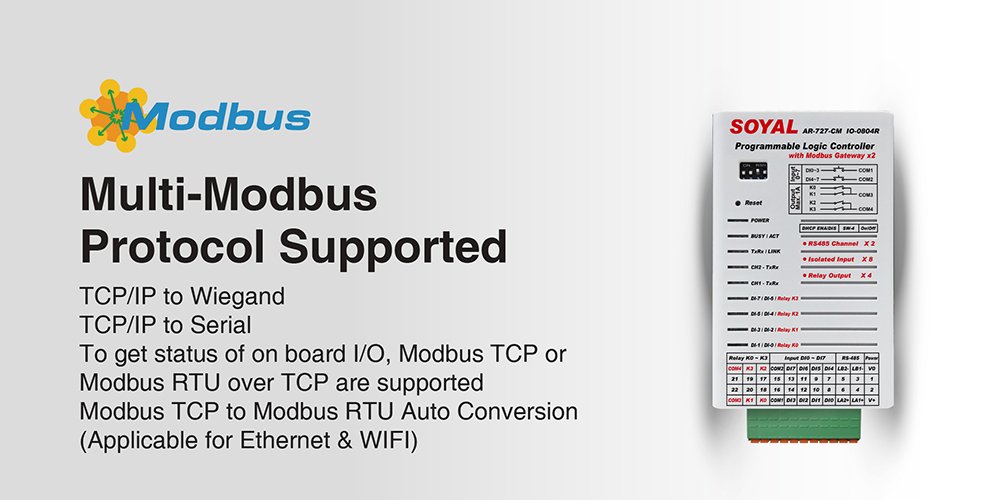

- Gateway Modbus TCP/RTU Dua Arah: Konversi protokol Modbus TCP ke Modbus RTU dan sebaliknya melalui interface RS485 CH1/CH2.
- Kompatibel Penuh dengan 0804M: Dapat digunakan langsung sebagai pengganti AR-727-CM-IO-0804M tanpa konfigurasi ulang.

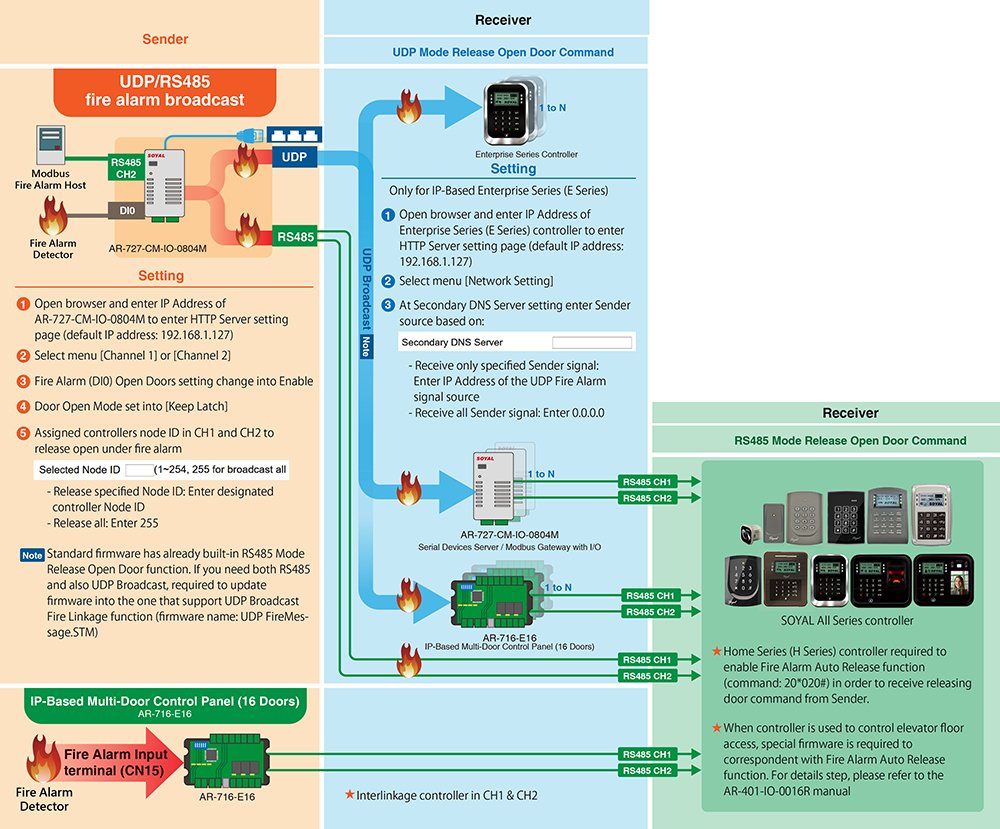

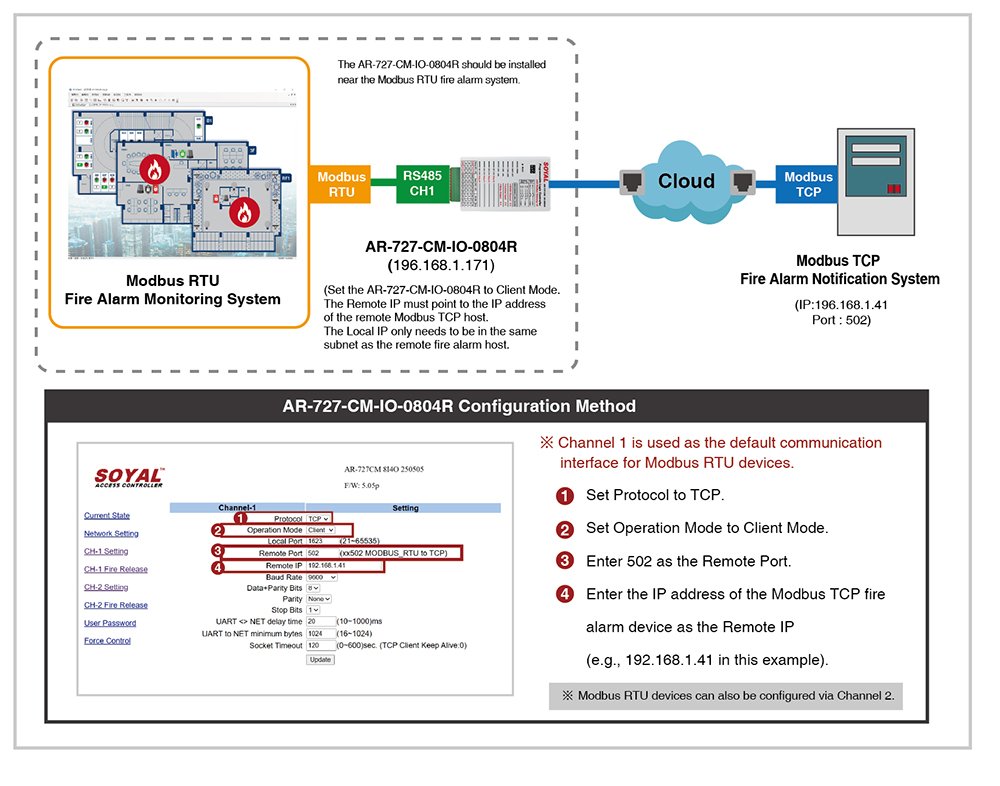

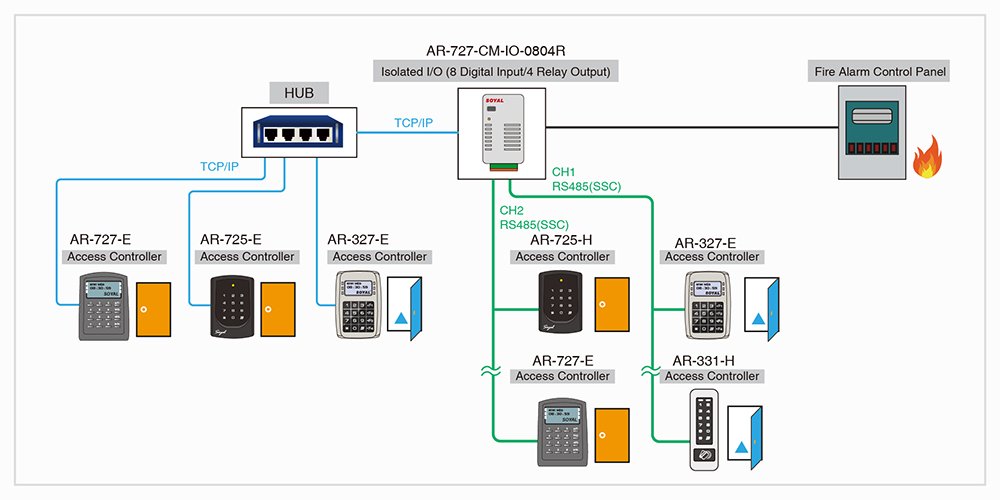

- Fire Alarm Interlock: Fitur bawaan UDP broadcast dan RS485 CH1 & CH2 untuk pelepasan otomatis semua kunci pintu saat keadaan darurat kebakaran.
- 8 Digital Input & 4 Digital Output: Termasuk satu relay output (Form C) dengan kapasitas 1A/30VAC dan 1A/30VDC.

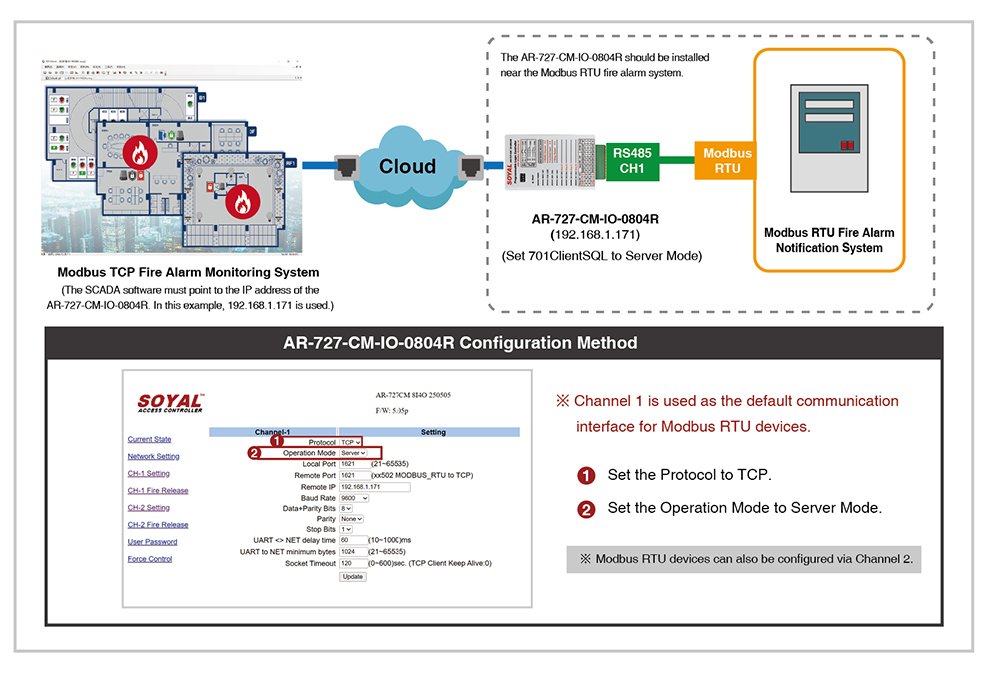

- Integrasi SCADA: Mendukung protokol Modbus TCP untuk koneksi ke software SCADA guna kontrol dan monitoring cerdas.
- Dual UART Port RS485: Setiap port mendukung buffer transmisi 4K dan berfungsi sebagai receiver sementara.
- Konektivitas 10/100 Mbps Ethernet: Koneksi jaringan berkecepatan tinggi antara controller dan PC.

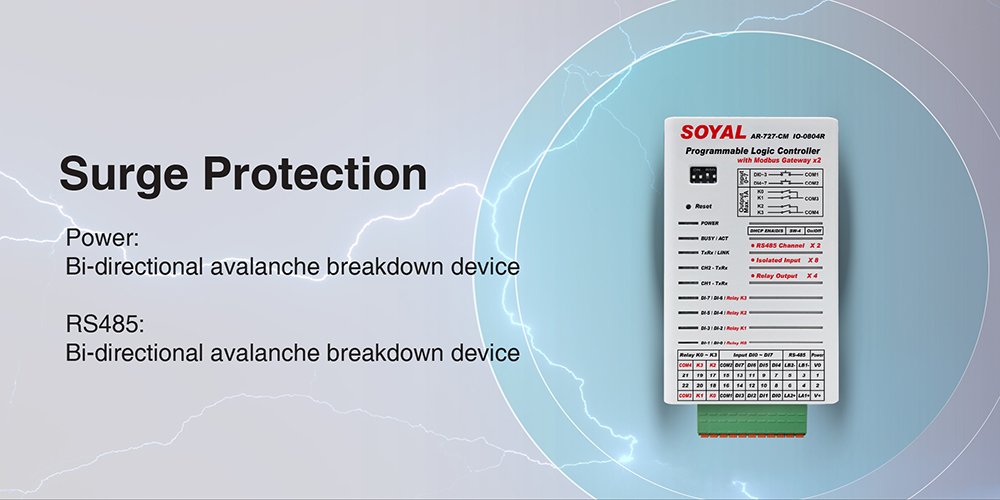

- Proteksi Surge Suppression 400W: Perlindungan daya puncak dengan waktu clamping kurang dari 1 picosecond.
- Fuse PTC Ganda: Proteksi PTC pada power dan RS485 untuk keamanan maksimal.
- Isolasi Opto DI: Digital Input dilindungi dengan opto-isolation untuk keandalan sinyal.
- Upload Status DI Real-Time: Langsung mengirimkan status DI ke remote server melalui TCP/IP.

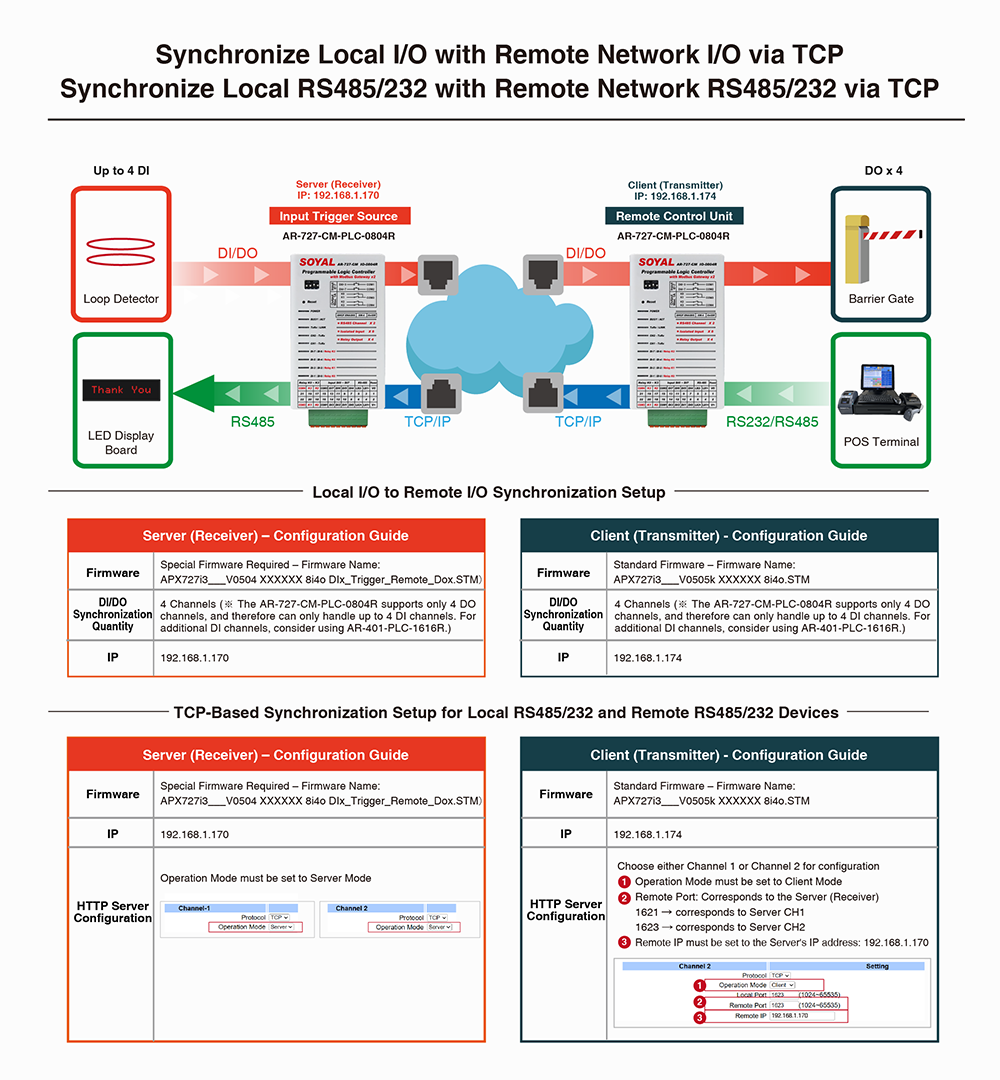

- Transparent Transmission Dual-Channel: Upgrade RS485-to-TCP/IP melalui dual-channel transparent transmission.

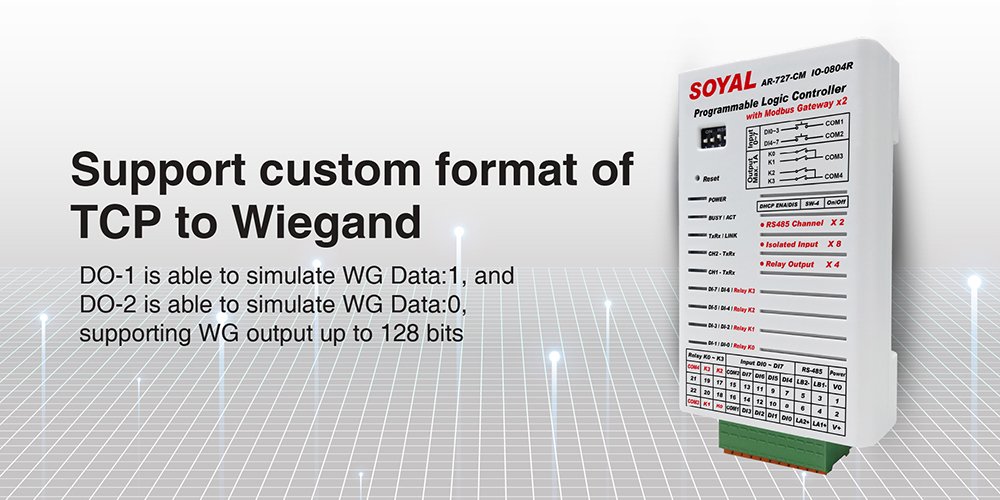

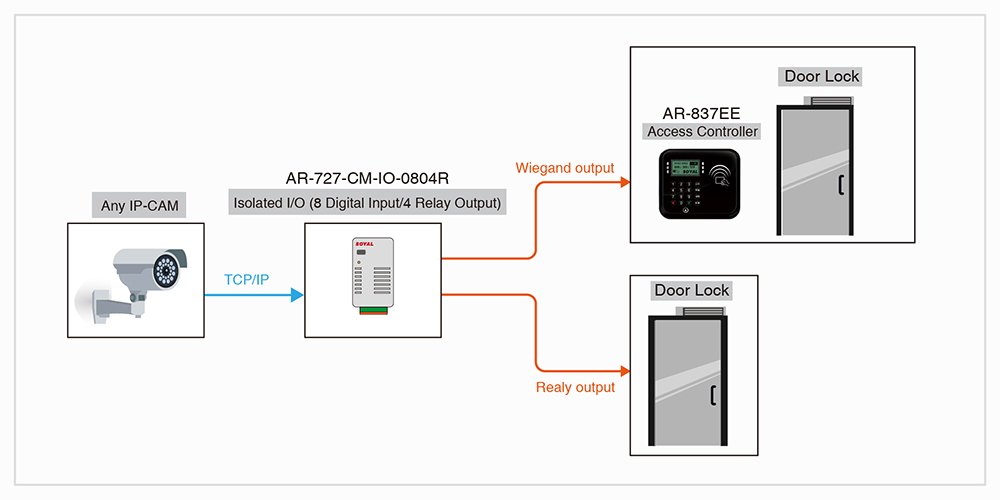

- Custom TCP-to-Wiegand: Mendukung konversi TCP ke Wiegand untuk integrasi SOYAL LPR.

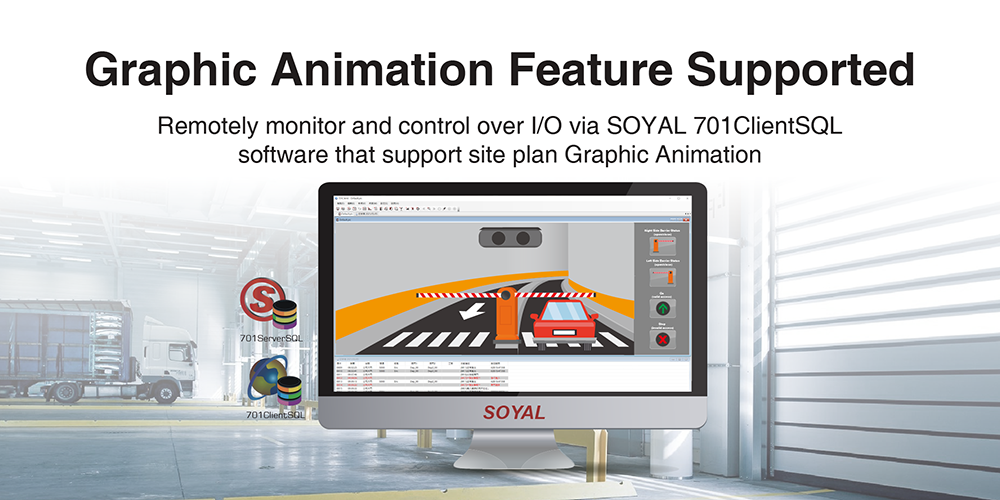

- Kontrol Mobile APP: Dapat dikontrol jarak jauh melalui aplikasi SOYAL 727 APP.
- Cluster Control Mode: Dapat terhubung ke perangkat I/O Series lain melalui interface RS485.

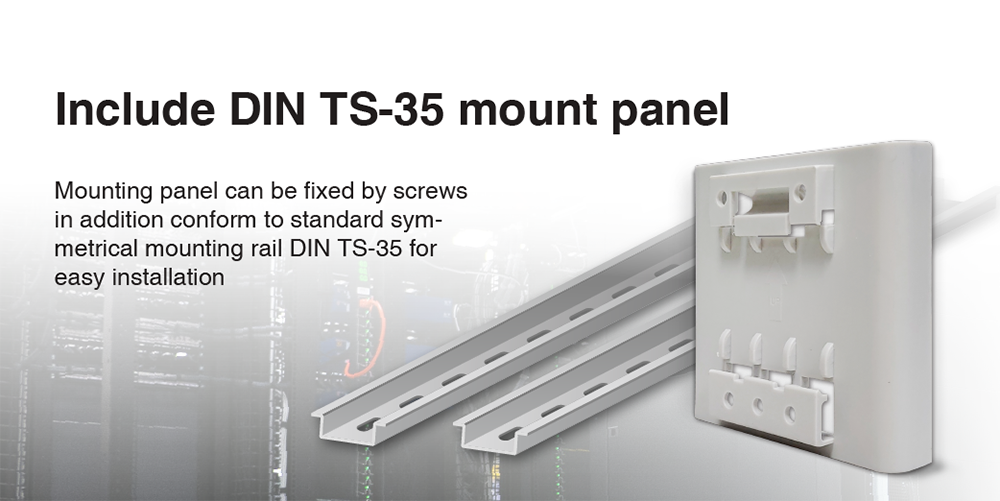

- Pemasangan DIN Rail TS-35: Desain ringkas untuk pemasangan mudah pada DIN rail standar industri.

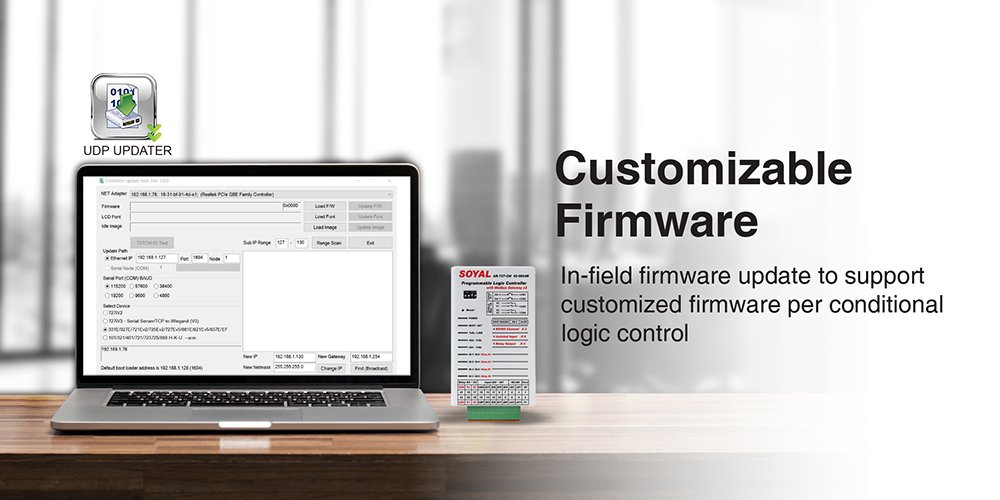

- Update Firmware Online: Firmware dapat diperbarui secara online tanpa perlu akses fisik.
Aplikasi dan Visual Produk

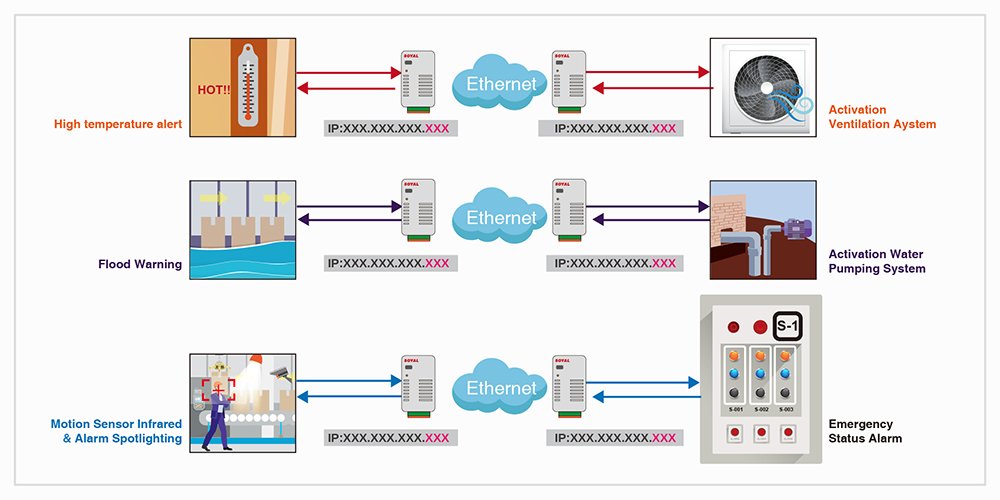

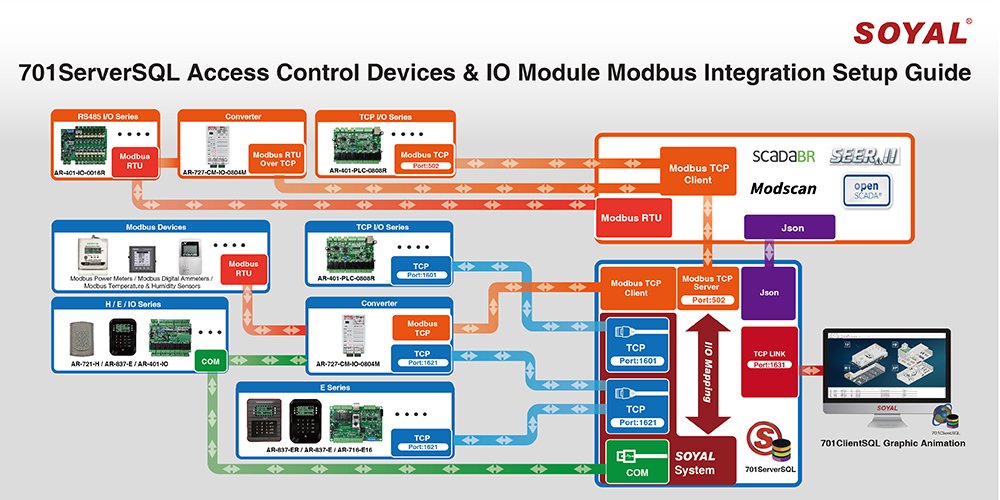

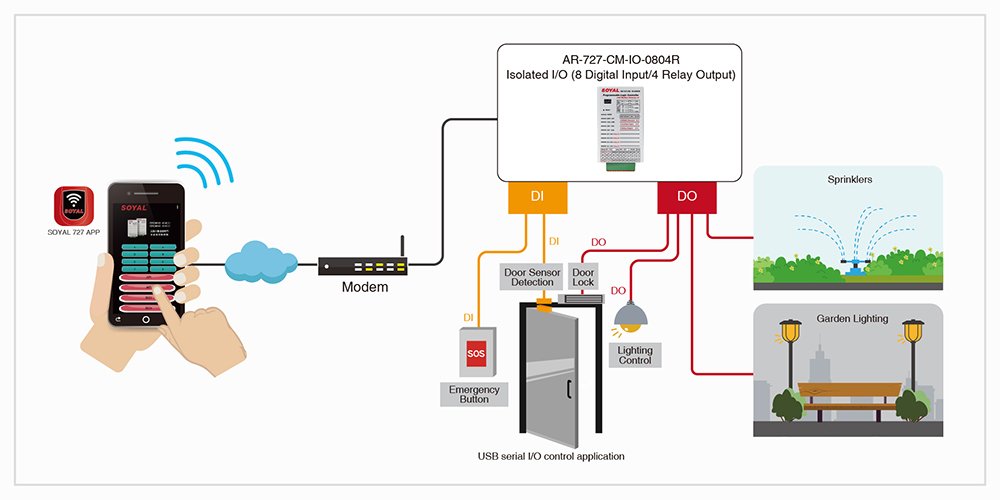

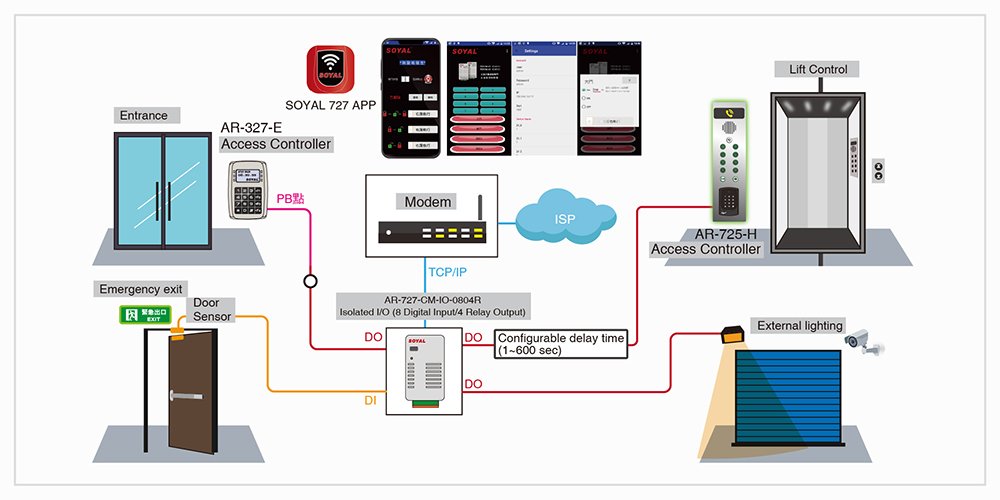

Berikut adalah diagram arsitektur, fitur visual, dan aplikasi lengkap dari Soyal AR-727-CM-IO-0804R.
Spesifikasi Teknis
| Parameter | Specification |
|---|---|
| Ethernet | 10/100 Mbps Base T Ethernet <–> RS485 |
| Serial Port | RS485 x2, Baud Rate 2400 bps – 115200 bps, Support TCP/Server, TCP/Client, UDP Mode |
| Baud Rate | 4800 bps – 115200 bps |
| Inputs | 8 Digital Input |
| Outputs | 4 Digital Output, Relay Output (Form C) (1A/30VAC, 1A/30VDC) |
| WG Port (Optional) | DO-1 & DO-2 Output WG 128bits max, supporting user defined format, auto add parity bit |
| Protocol | ModBus-TCP, ARP, IP, TCP Client, UDP, ICMP, HTTP, DHCP, NetBIOS |
| Serial Buffer | 1K each channel |

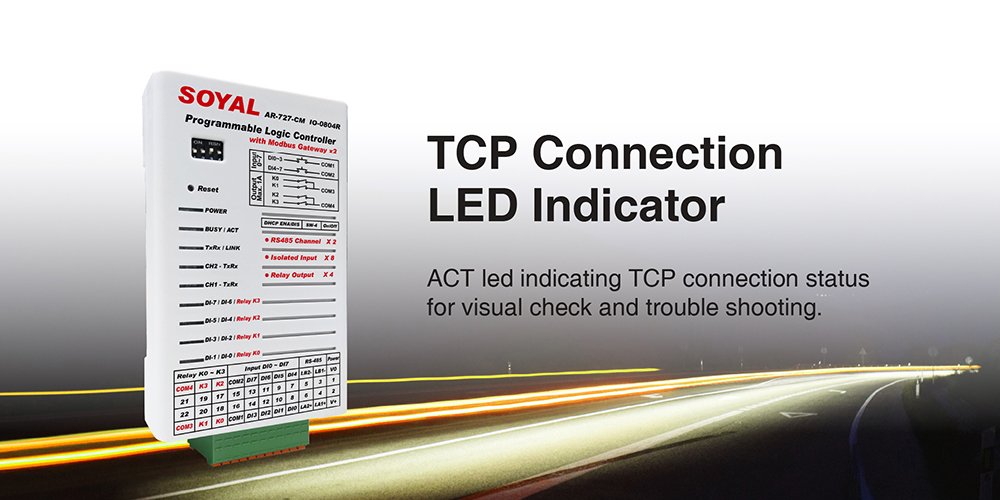

| LED Indicator | Power: Tx/Rx, D.O./D.I |
| Watchdog Function | YES |
| Active Distance | 300m ~ 1200m (RS485) |
| Built-in Linkage Function | YES |
| Surge Suppression | 400W peak power dissipation, Clamping time < 1 picosecond. Power & RS485 bi-directional avalanche breakdown device. |
| Fuses | Power & RS485 both with PTC Protector |
| Isolation | DI Opto-isolation |
| Power Supply | 12-24 VDC |
| Power Consumption | <2W |
| Dimension (mm) | 106.5(H) x 66(W) x 27.7(D) |
| Net Weight | approx. 120g |
| Network/Device Setting | 701Server, 701Client, HTTP Web page for any browser |
| OS Supported | Windows 7/8/10, Win Server 2008/2012/2016 |
| Operating Temperature | -20°C ~ +70°C |
Sertifikasi
| LVD | EN 62368-1 |
| EMC | EN 55032 |
| EMS | IEC 61000-4-2 ESD: Contact 6kV; Air: 8kV | IEC 61000-4-3 RS: 80MHz to 2.7GHz: 10V/m |
