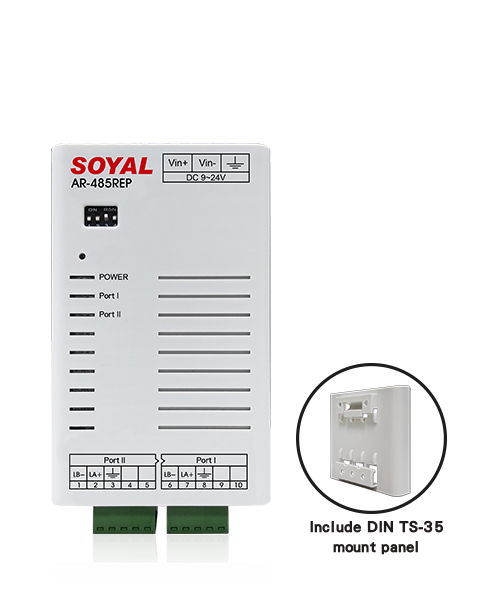

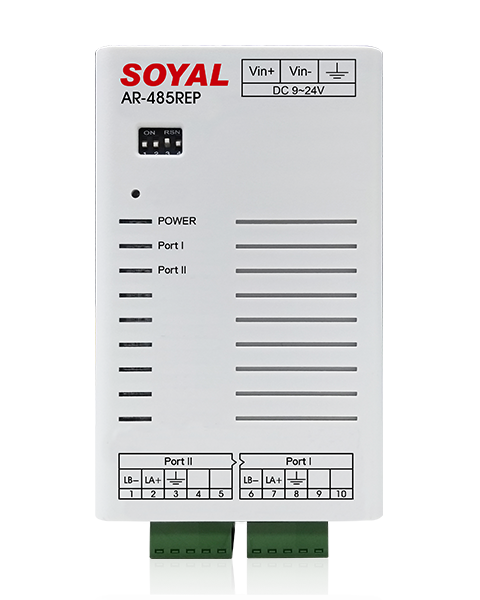

Soyal AR-485REP-V3
Dual Isolated Half-Duplex RS-485 Repeater
Soyal AR-485REP-V3 adalah RS-485 repeater industri berkinerja tinggi dengan desain isolasi tiga lapis (triple-zone) pada kedua sisi komunikasi dan catu daya, sehingga mampu memberikan transmisi RS485 yang bersih dan terisolasi sepenuhnya dari catu daya sistem.
Perangkat ini mendukung input tegangan lebar 9-24VDC, dilengkapi proteksi anti-surge, anti-statis, dan anti-petir bawaan. Kekuatan isolasi sinyal dengan deteksi arah otomatis mencapai 3.0KV. Mendukung transmisi data transparan termasuk protokol MODBUS RTU dan transmisi terenkripsi, ideal sebagai signal repeater dan amplifier jarak jauh kelas industri.
Galeri Produk
Fitur Utama
- Isolasi Tiga Lapis (Triple-Zone): Desain DC/DC power isolation pada kedua sisi komunikasi dan catu daya, memberikan transmisi RS485 yang bersih dan terisolasi sepenuhnya.
- Input Tegangan Lebar 9-24VDC: Fleksibilitas catu daya dengan rentang input yang luas, cocok untuk berbagai kondisi instalasi.
- Proteksi Anti-Surge, Anti-Statis & Anti-Petir: Perlindungan bawaan terhadap lonjakan tegangan, elektrostatis, dan sambaran petir untuk keandalan maksimal.
- Isolasi Sinyal 3.0KV: Kekuatan isolasi sinyal dengan deteksi arah otomatis mencapai 3.0KV untuk perlindungan perangkat yang optimal.
- Transmisi Data Transparan: Mendukung transmisi data sepenuhnya transparan termasuk protokol komunikasi MODBUS RTU dan transmisi terenkripsi.
- Repeater & Amplifier Kelas Industri: Berfungsi sebagai RS-485 signal repeater dan amplifier untuk memperpanjang jarak komunikasi hingga 1000 meter (teoritis).
- Mendukung Hingga 64 Node: Dapat menghubungkan hingga 64 perangkat pada satu bus RS-485.
- Kecepatan Komunikasi Tinggi: Mendukung baud rate dari 300 bps hingga 115200 bps.

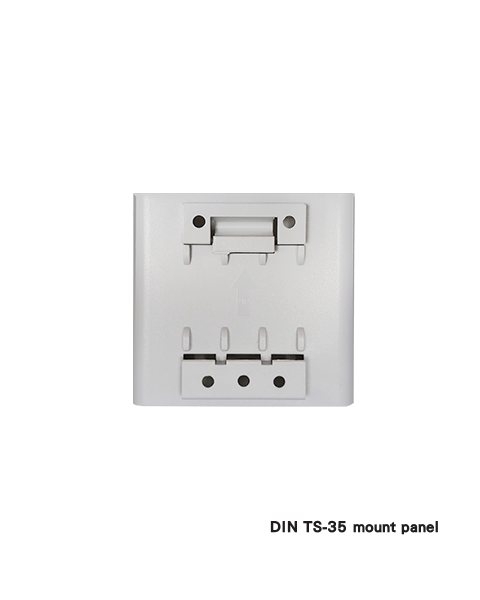

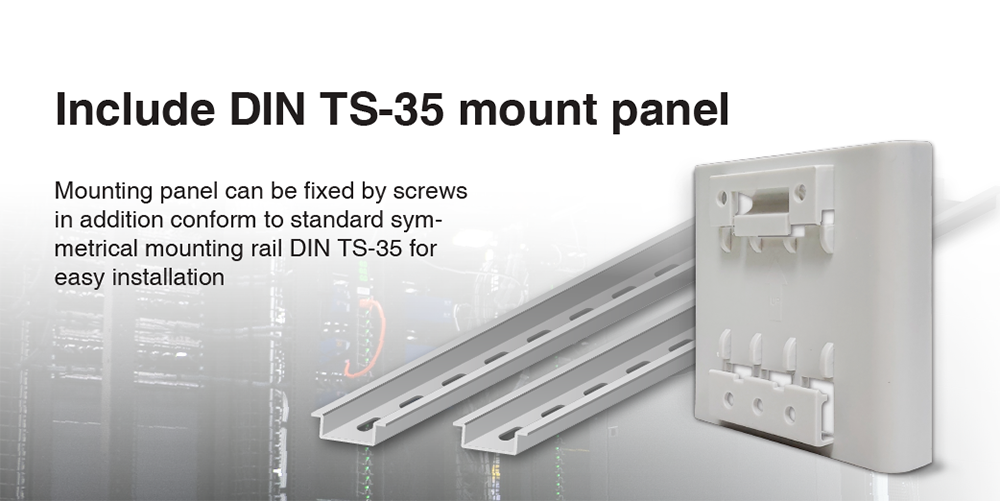

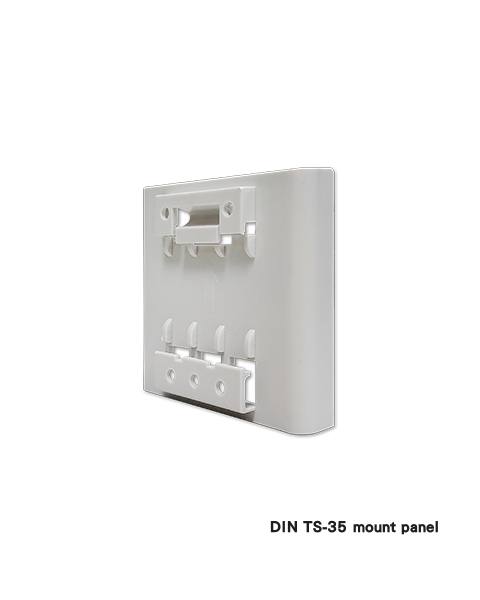

- Desain Ringkas & Pemasangan DIN Rail: Dimensi kompak 106.5 x 66 x 27.7 mm dengan housing ABS, mendukung pemasangan pada DIN rail standar industri TS-35.
- Konsumsi Daya Rendah: Hanya 0.4W, efisien untuk operasi jangka panjang.
- Suhu Operasi Luas: Beroperasi pada rentang suhu -20°C hingga +70°C, cocok untuk berbagai kondisi lingkungan.
Aplikasi dan Visual Produk
Diagram fitur dan panduan pemasangan Soyal AR-485REP-V3
Panduan Pemasangan Kabel RS485
- Kabel komunikasi 485 harus menggunakan shielded twisted-pair; semua perangkat 485 pada jalur tersebut harus terhubung ke GND ground yang sama.
- Panjang teoritis kabel komunikasi 485 tidak boleh melebihi 1000 meter. Berdasarkan pengalaman aktual, disarankan total panjang tidak melebihi 500 meter. Jika melebihi, tambahkan RS485 repeater.
- Jumlah maksimum teoritis perangkat pada bus 485 tidak boleh melebihi 64 unit. Jika melebihi, tambahkan RS485 repeater.
- Bus 485 harus menggunakan struktur hand-in-hand (daisy chain), hindari koneksi bintang (star) atau percabangan.
- Kabel 485 harus dijauhkan dari sumber interferensi seperti catu daya tegangan tinggi, kabel listrik utama, dan kabel sinyal radio frekuensi tinggi. Jika harus berjalan paralel, gunakan EMT conduit tube.
Spesifikasi Teknis
AR-485REP-V3 Specifications
| General Specifications | |
| Operating Voltage | 9~24VDC |
| Rated Power | 0.4W (9V/46mA; 12V/34mA; 24V/15mA) |
| Communication Rate | 300-115200 bps |
| Surge Protection | 3KV |
| Responsibility | 1-64 Nodes |
| Communication Distance | 0-1000 meters (theoretical value) |
| Housing Material | ABS |
| Dimension (mm) | 106.5(H) x 66(W) x 27.7(D) |
| Weight | approx. 50g |
| Operating Temperature | -20°C ~ +70°C |
Download Dokumen Produk
Unduh katalog resmi SOYAL 2024 dan manual produk AR-485REP-V3 untuk informasi teknis lengkap.
