Soyal AR-321L485-12V
TTL to RS485 Converter for H Series Controller
Soyal AR-321L485-12V (juga dikenal sebagai AR-321L485 / AR-829L485) adalah konverter sinyal TTL ke RS485 yang dirancang khusus sebagai modul ekstensi untuk controller seri H dari Soyal. Perangkat ini memungkinkan perluasan fungsi controller untuk aplikasi seperti LED display board dan kontrol lift (melalui AR-401R016B).
Kompatibel dengan berbagai model controller seri H, termasuk AR-321-H, AR-101-H, AR-723-H, AR-721-H, dan AR-725-H. Dengan desain ultra-kompak berukuran hanya 52 x 14 x 11 mm dan berat sekitar 14g, konverter ini sangat mudah dipasang di dalam housing controller. Menggunakan sumber daya 12 VDC dan mendukung jarak komunikasi RS485 hingga 300 meter dengan fungsi watchdog bawaan.

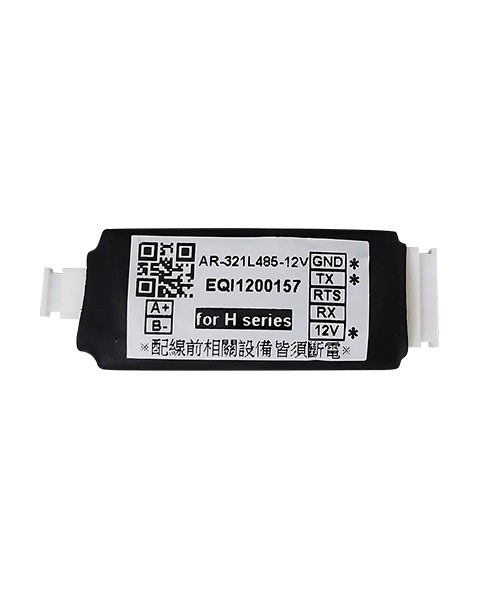

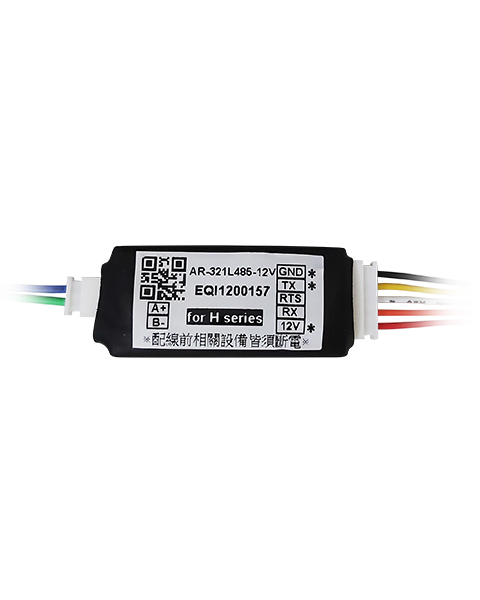

Galeri Produk
Fitur Utama
- Konverter TTL ke RS485: Mengkonversi sinyal TTL dari controller seri H menjadi sinyal RS485 untuk komunikasi jarak jauh dan perluasan sistem.
- Ekstensi Controller Seri H: Berfungsi sebagai modul ekstensi untuk menambah kemampuan controller, termasuk koneksi ke LED display board dan modul kontrol lift.
- Kontrol Lift (AR-401R016B): Mendukung integrasi dengan modul relay AR-401R016B untuk aplikasi kontrol akses lift/elevator.
- Kompatibilitas Controller Seri H: Mendukung AR-321-H, AR-101-H, AR-723-H, AR-721-H, dan AR-725-H.
- Jarak Aktif 300m RS485: Mendukung komunikasi RS485 hingga jarak 300 meter untuk instalasi gedung besar.
- Baud Rate Fleksibel: Mendukung baud rate dari 4800 bps hingga 115200 bps untuk berbagai kebutuhan kecepatan komunikasi.
- Watchdog Function: Fungsi watchdog bawaan untuk menjaga stabilitas koneksi secara otomatis.
- Desain Ultra-Kompak: Dimensi hanya 52(H) x 14(W) x 11(D) mm dengan berat sekitar 14g, mudah dipasang di dalam housing controller.
- Sumber Daya 12 VDC: Menggunakan tegangan 12 VDC langsung dari controller seri H dengan konsumsi daya kurang dari 1W.
- Suhu Operasi Luas: Beroperasi pada rentang suhu -20°C hingga +70°C untuk berbagai kondisi lingkungan.
Spesifikasi Teknis
| Parameter | Specification |
|---|---|
| Interface | TTL <–> RS485 |
| Baud Rate | 4800 bps – 115200 bps |
| Protocol | — |
| Serial Buffer | — |
| LED Indicator | — |
| Watchdog Function | Yes |
| Active Distance | 300m (RS485) |
| Surge Suppression | — |
| Fuses | — |
| Isolation | — |
| Power Supply | 12 VDC |
| Power Consumption | <1W |
| Dimension (mm) | 52(H) x 14(W) x 11(D) |
| Net Weight | approx. 14g |
| OS Supported | Windows 7/8/10, Win Server 2008/2012/2016 |
| Network/Device Setting | — |
| Operating Temperature | -20°C ~ +70°C |
Controller yang Kompatibel (Seri H)
| AR-321-H | Mini Controller H Series |
| AR-101-H | Single Door Controller H Series |
| AR-723-H | Access Controller H Series |
| AR-721-H | Access Controller H Series |
| AR-725-H | Single Door Controller H Series |
Download Dokumen
Unduh katalog resmi SOYAL 2024 atau manual produk AR-321L485 untuk informasi teknis lengkap.
