AR-716-E18
Panel Kontrol Multi-Pintu Berbasis IP (18 Pintu)
Panel kontrol akses jaringan berbasis IP generasi klasik untuk mengelola hingga 18 pintu via RS485 + Wiegand, dilengkapi 4 relay output, 4 relay dan 4 digital input bawaan, modul I/O extension 8I8O, komunikasi redundancy TCP/IP + RS485, anti-passback 14+2 pintu, 63 zona waktu, dan enkripsi SSC. Ideal untuk infrastruktur gedung berskala besar dengan kapasitas 15.000 pengguna.
18 Pintu RS485+WGAnti-PassbackTCP/IP + RS4858I8O Extension15.000 Pengguna
◎ 18 Pintu RS485 | ◎ 8I8O Extension Board | ◎ 15.000 Pengguna
18
Pintu (RS485 + Wiegand)
15,000
Kapasitas Pengguna
63
Zona Waktu
8I8O
I/O Extension Board
Keunggulan Utama
SOYAL AR-716-E18 adalah panel kontrol akses jaringan multi-pintu berbasis IP generasi klasik yang telah terbukti untuk infrastruktur akses kontrol berskala besar. Dirancang untuk gedung komersial, parkir multi-level, dan kawasan industri, sistem ini mendukung 18 pintu (16 RS485 + 2 Wiegand), memiliki 4 relay output bawaan plus modul ekspansi 8I8O untuk DI/DO tambahan, anti-passback 14+2 pintu, 4 password untuk kontrol perangkat dari reader, dan remote control via LAN/WAN/Internet.
⚠️ Catatan Penting: AR-716-E18 dirancang untuk infrastruktur akses kontrol berskala besar dan sistem parkir. Untuk instalasi baru, SOYAL merekomendasikan AR-716-E16 yang memiliki lebih banyak fitur baru. Pengguna AR-716-E18 dapat melakukan upgrade ke AR-716-E16 secara seamless.
Ringkasan Fitur
- 16 reader RS485 (8 unit × 2 jalur CH1 & CH2) + 2 Wiegand reader = total 18 pintu.
- 4 relay output bawaan: 2× Door Lock Relay + 1× Alarm Relay + 1× Reserved.
- 4 digital input bawaan: 2× Egress + 1× Fire Alarm + 1× Reserved.
- Modul ekspansi I/O: AR-716-E-8I8O (8 DI + 8 DO tambahan).
- 4 set password untuk kontrol perangkat langsung dari reader.
- Bell output terjadwal via built-in 4 relay.
- Enkripsi komunikasi SSC (Soyal Security Communication).
Fungsi Lanjutan
- Koneksi RS485 @ 9600bps atau TCP/IP 10/100M Base-T (modul eksternal).
- Mendukung LAN/WAN/ADSL — protokol TCP/IP, DHCP, ICMP, ARP, IGMPv2, SNMP V1/V2/V3.
- Anti-passback 14+2 pintu dengan alarm + reset otomatis per zona waktu.
- 63 zona waktu / 255 kelompok pintu (common atau individual door group).
- Communication redundancy: TCP/IP dan RS485 aktif bersamaan.
- Auto-Arming/Disarm Zone Setting.
- Data dan timer tersimpan 60 hari setelah daya mati.
- Watchdog bawaan + dukungan UPS eksternal (baterai isi ulang).
PANDUAN PEMILIHAN
Perbandingan AR-716-E18 vs AR-716-E16

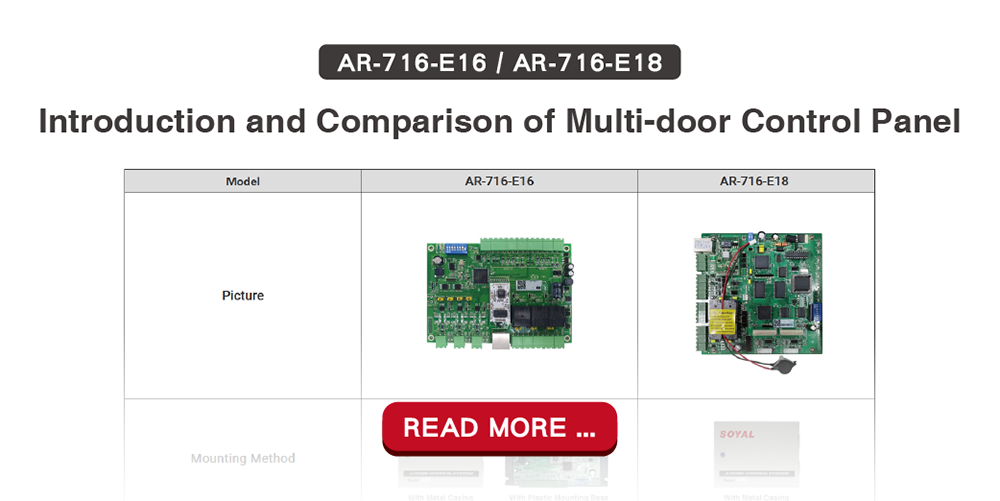

Tabel ini menampilkan perbandingan fitur resmi antara AR-716-E18 (model klasik) dan AR-716-E16 (model terbaru). Pelanggan AR-716-E18 dapat melakukan upgrade ke AR-716-E16 secara seamless.
- AR-716-E16 mendukung lebih banyak fitur baru yang tidak ada di AR-716-E18
- AR-716-E18 tetap tersedia dan cocok untuk sistem parkir skala besar yang sudah ada
- Keduanya kompatibel dengan software 701ServerSQL [LAN] model 716E V3/Ei
- Upgrade seamless: pengguna E18 dapat langsung beralih ke E16
KONEKTIVITAS
Dukungan Perangkat Komunikasi Lengkap
AR-716-E18 mendukung ekosistem perangkat komunikasi SOYAL secara penuh, dengan fleksibilitas koneksi RS485 jarak jauh maupun Ethernet untuk jaringan LAN/WAN.
- RS485: 16 reader via 2 jalur CH1 & CH2 (8 unit masing-masing)
- Wiegand: 2 port tambahan untuk total 18 pintu
- Mendukung modul TCP/IP eksternal AR-727i-V3
- Communication redundancy: kedua jalur aktif bersamaan
- Alarm output otomatis saat perangkat terputus dari jaringan
- Auto-Arming/Disarm Zone Setting terintegrasi
MANAJEMEN AKSES
63 Zona Waktu & 255 Kelompok Pintu
Sistem manajemen waktu AR-716-E18 memungkinkan pengaturan akses yang sangat granular untuk setiap pengguna di setiap pintu pada setiap waktu, termasuk jadwal bell otomatis.
- 63 zona waktu yang dapat dikonfigurasi termasuk hari libur nasional
- 255 kelompok pintu — pilih mode common atau individual
- Auto-scheduled bell output via 4 relay bawaan
- Reset anti-passback otomatis berdasarkan zona waktu
- 4 set password untuk kontrol perangkat dari reader
EKSTENSIBILITAS
Koneksi Reader RS485 Jarak Jauh
AR-716-E18 mendukung 16 reader RS485 yang dapat ditempatkan jauh dari panel utama, ideal untuk gedung bertingkat atau kawasan parkir yang luas.
- CH1: 8 reader RS485 (Node ID 1–8)
- CH2: 8 reader RS485 (Node ID 1–8)
- 2 Wiegand port tambahan untuk total 18 pintu
- Jarak instalasi jauh tanpa kehilangan performa via RS485
- Modul ekspansi AR-716-E-8I8O untuk 8 DI + 8 DO ekstra
DESAIN INSTALASI

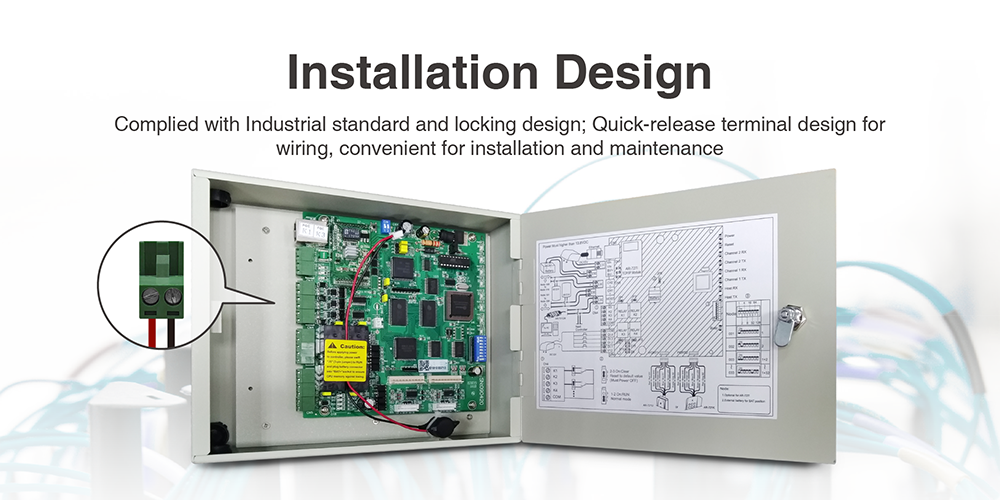

Desain Instalasi PCB & Metal Casing

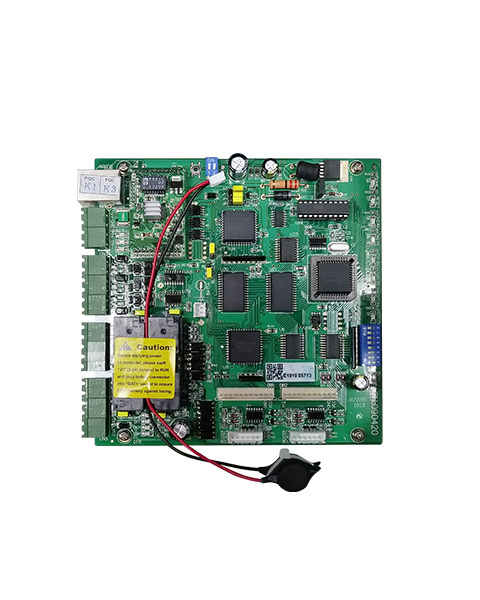

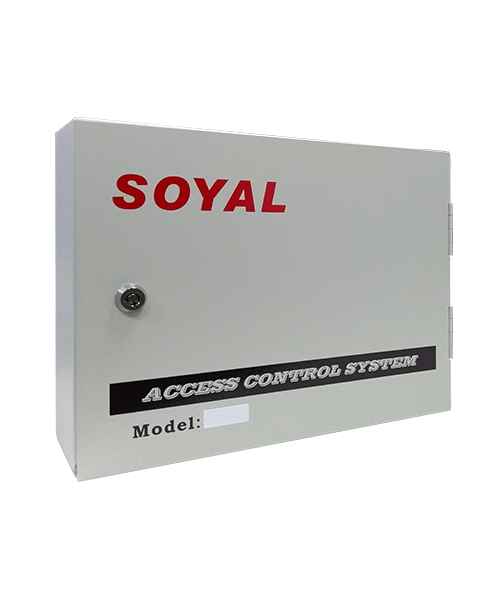

AR-716-E18 tersedia dalam 2 varian — bare PCB untuk instalasi fleksibel atau dengan metal casing untuk perlindungan ekstra di lingkungan industri.
- PCB: 150×163×20 mm, approx. 250 g
- Dengan Metal Casing: 180×231×62 mm, approx. 1.840 g
- LED indikator daya dan transmisi data bawaan untuk debugging
- Dukungan UPS eksternal (baterai isi ulang terpisah)
- Watchdog bawaan mencegah sistem hang
Arsitektur Sistem
Empat diagram arsitektur resmi AR-716-E18 — implementasi nyata dari kontrol multi-pintu, parkir, remote control, hingga peningkatan keamanan.
ARSITEKTUR 1

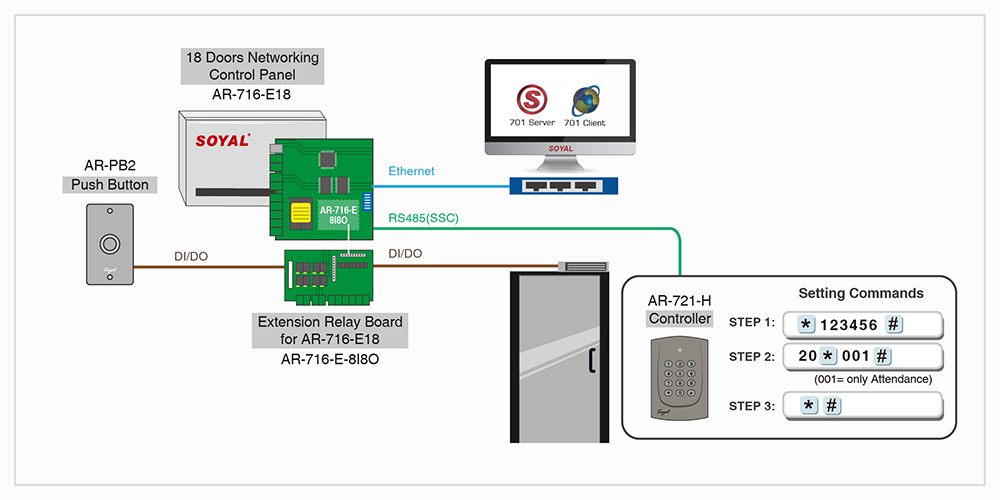

Struktur Dasar Kontrol Multi-Pintu
Diagram arsitektur dasar AR-716-E18 sebagai panel pusat yang mengelola multiple reader dan controller dalam satu sistem jaringan yang terintegrasi.
- Panel E18 di pusat mengelola semua reader via RS485 dan Wiegand
- Koneksi LAN/WAN ke server 701ServerSQL
- Anti-passback aktif di semua 16+2 pintu
- Alarm output langsung saat pelanggaran terdeteksi
ARSITEKTUR 2
Anti-Passback Multi-Pintu Masuk/Keluar di Parkir
Arsitektur untuk manajemen parkir multi-level dengan anti-passback di setiap gerbang masuk dan keluar — mencegah kendaraan menerobos atau mengikuti kendaraan lain.
- Setiap pengguna ditetapkan pintu masuk dan keluar spesifik
- Anti-passback 14+2 pintu aktif di semua gerbang parkir
- Reset status anti-passback otomatis per zona waktu
- Alarm output langsung saat error anti-passback terdeteksi
- Ideal untuk gedung parkir multi-level dengan banyak jalur
ARSITEKTUR 3
Kontrol Jarak Jauh via Internet
Arsitektur remote control AR-716-E18 memungkinkan manajemen sistem akses kontrol dari lokasi mana pun melalui koneksi internet.
- Koneksi LAN/WAN/Internet via modul TCP/IP AR-727i-V3
- Manajemen terpusat dari kantor pusat untuk semua cabang
- Mendukung multi-site dengan satu server 701ServerSQL
- Communication redundancy: bila Ethernet putus, RS485 tetap aktif
ARSITEKTUR 4
Peningkatan Sistem Keamanan Akses Kontrol
Diagram ini menunjukkan bagaimana AR-716-E18 dikonfigurasi untuk tingkat keamanan tertinggi dengan pemisahan unit baca (reader) dan unit kendali (controller).
- Pemisahan fisik antara reader outdoor dan controller indoor
- I/O Extension Board AR-716-E-8I8O untuk sensor tambahan
- Modul ekspansi 8 DI + 8 DO untuk integrasi sistem keamanan kompleks
- Enkripsi SSC pada semua komunikasi antar perangkat
Galeri Foto Produk

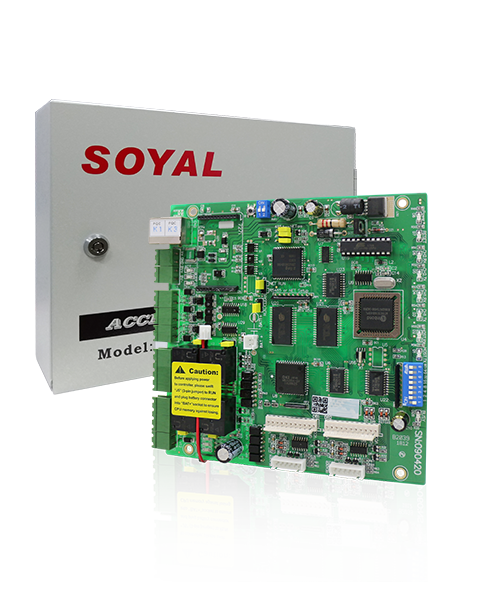

Semua foto resmi AR-716-E18 — tampak depan, samping, PCB, hingga detail board.
Cara Pemesanan
Diagram resmi SOYAL menunjukkan pilihan model dan konfigurasi AR-716-E Series. Hubungi distributor resmi SOYAL di Indonesia untuk mendapatkan penawaran terbaik dan dukungan instalasi profesional.
Garansi Standar: 12 bulan terhadap cacat produksi sejak tanggal pengiriman. Extended Warranty tersedia hingga 10 tahun dengan biaya tambahan.

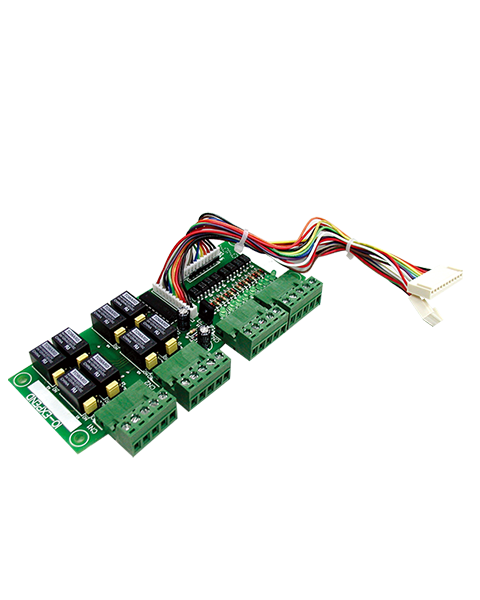

AR-716-E-8I8O
I/O Extension Board — ekspansi 8 optical isolation input + 8 relay output untuk AR-716-E18. Tingkatkan kapasitas DI/DO secara signifikan.
AR-727i-V3
Bidirectional Serial to Ethernet (UART to TCP/IP) — modul jaringan untuk menghubungkan AR-716-E18 ke LAN/WAN/Internet tanpa kabel RS485 ke PC.
Spesifikasi Teknis Lengkap
Interface & Komunikasi
| Parameter | Nilai |
|---|---|
| Host | RS-485 @ 9600bps atau TCP/IP 10/100M Base-T (modul eksternal) |
| CH1 (RS-485) | 8 Reader |
| CH2 (RS-485) | 8 Reader |
| Wiegand | 2 Reader |
| Total Pintu | 18 pintu (16 RS485 + 2 Wiegand) |
| Protokol Jaringan | TCP/IP, DHCP, ICMP, ARP, IGMPv2, SNMP V1/V2/V3 |
| Koneksi | LAN / WAN / ADSL |
| Enkripsi | SSC (Soyal Security Communication) |
| Communication Redundancy | Ya (Host port) |
Kapasitas & DI/DO
| Parameter | Nilai |
|---|---|
| Door Numbers | 18 pintu |
| User Capacity | 15.000 pengguna |
| Event Log | 11.000 event |
| DI Bawaan | Egress ×2, Fire Alarm ×1, Reserved ×1 |
| DI via 8I8O | 8 optical isolation input tambahan |
| DO / Relay Bawaan | Door Lock ×2, Alarm ×1, Reserved ×1 |
| DO via 8I8O | 8 relay output tambahan |
| Anti-Passback | 16 pintu |
| Door Group | 255 set |
| Time Zone | 63 set |
Spesifikasi Hardware
| Parameter | Nilai |
|---|---|
| Dimensi PCB | 150(H)×163(W)×20(D) mm |
| Dimensi + Metal Casing | 180(H)×231(W)×62(D) mm |
| Berat PCB | approx. 250 g |
| Berat + Metal Casing | approx. 1.840 g |
| Power Supply | 12–24 VDC |
| Power Consumption | <2.5W |
| Watchdog | Standard (bawaan) |
| UPS | Dukungan baterai eksternal isi ulang |
Lingkungan & Fungsional
| Parameter | Nilai |
|---|---|
| Operating Temperature | -20℃ ~ +70℃ |
| Storage Temperature | -40℃ ~ +75℃ |
| Operating Humidity | 0% ~ 90% (non-condensing) |
| Storage Humidity | 0% ~ 95% ~ (non-condensing) |
| 4 Relay Password | 4 set password dari reader |
| Bell Output | Terjadwal via 4 relay |
| Data Retensi | 60 hari setelah daya mati |
Mode Akses & Kontrol
- Card only / Card or password / Card and password.
- Anti-passback 14+2 pintu — reset otomatis per zona waktu.
- 4 password untuk kontrol perangkat langsung dari reader.
- Alternative door group: common atau individual door group.
- Communication redundancy: TCP/IP dan RS485 aktif bersamaan.
- Auto-Arming/Disarm Zone Setting untuk keamanan otomatis.
- Bell output terjadwal via relay bawaan.
Contoh Aplikasi
- Gedung komersial dan perkantoran berskala besar.
- Sistem parkir multi-level dengan anti-passback multi-pintu.
- Kawasan industri dengan persyaratan keamanan tinggi.
- Remote monitoring multi-site via Internet/LAN.
- Manajemen absensi dan kehadiran karyawan multi-lokasi.
- Upgrade seamless dari E18 ke E16 untuk fitur lebih baru.
