SOYAL I/O MODULE
AR-401-IO-0016R
16-Port Type C Relay Output I/O Module
Modul I/O relay output 16 port dengan komunikasi RS-485 Modbus, dirancang untuk kontrol lift (elevator), manajemen kotak surat (mailbox), dan berbagai aplikasi IoT & otomasi gedung. Dilengkapi mode keamanan lift dan opsi kontrol PLC.
Modul Relay Output 16 Port RS485 Modbus
16-Port Relay Output
Form C / RS-485 Modbus
16 Port
Relay Output Form C
RS-485
Komunikasi Modbus
9–24V DC
Power Supply
DIN Rail
Mounting Compatible
Keunggulan Utama
AR-401-IO-0016R adalah modul relay output 16 port dengan komunikasi RS-485 Modbus, ideal untuk kontrol lift, manajemen kotak surat, dan otomasi gedung. Dilengkapi mode keamanan lift, kontrol PLC, surge suppression 400W, dan kompatibel dengan DIN rail mounting base AR-701B. Mendukung software 701Server/701Client untuk konfigurasi dan monitoring real-time.
Ringkasan Fitur
- 16 Relay Output Form C (N.O./N.C. selectable via jumper).
- Komunikasi RS-485 dengan Baud Rate 9600 bps.

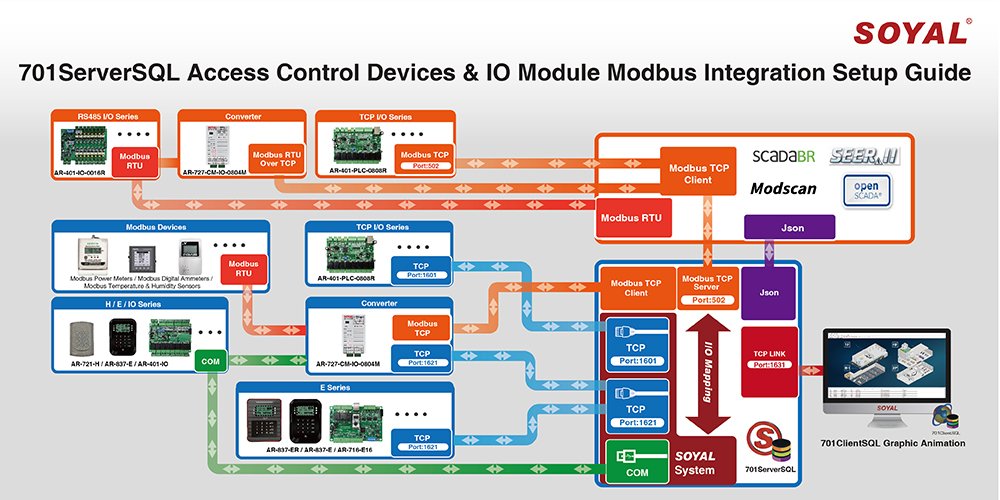

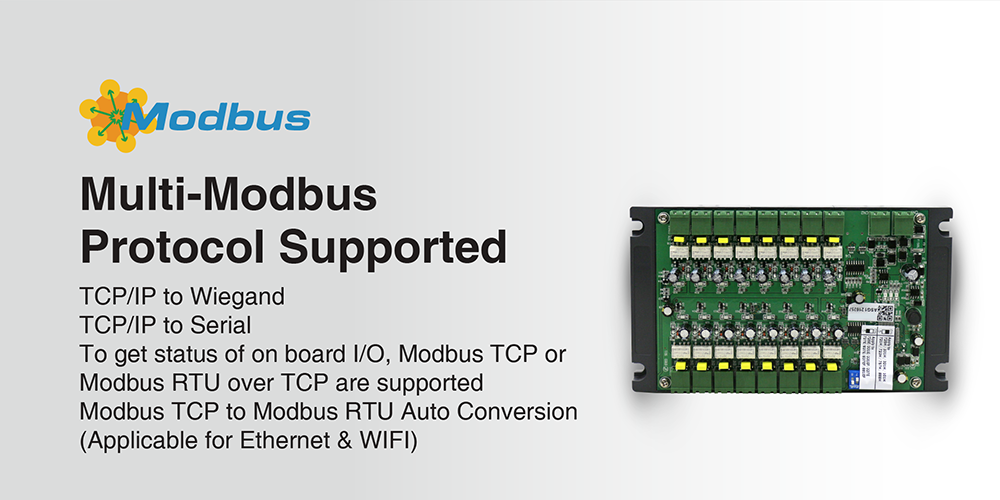

- Mendukung protokol Modbus dan Soyal.
- Mode keamanan lift dan opsi kontrol PLC.
- Surge suppression 400W peak power dengan clamping time <1 picosecond.
- Proteksi PTC pada power dan RS485.
- Optical isolation 5kV untuk perlindungan ekstra.
Fungsi Lanjutan
- Kontrol hingga 32 lantai dengan 2 unit AR-401-IO-0016R.

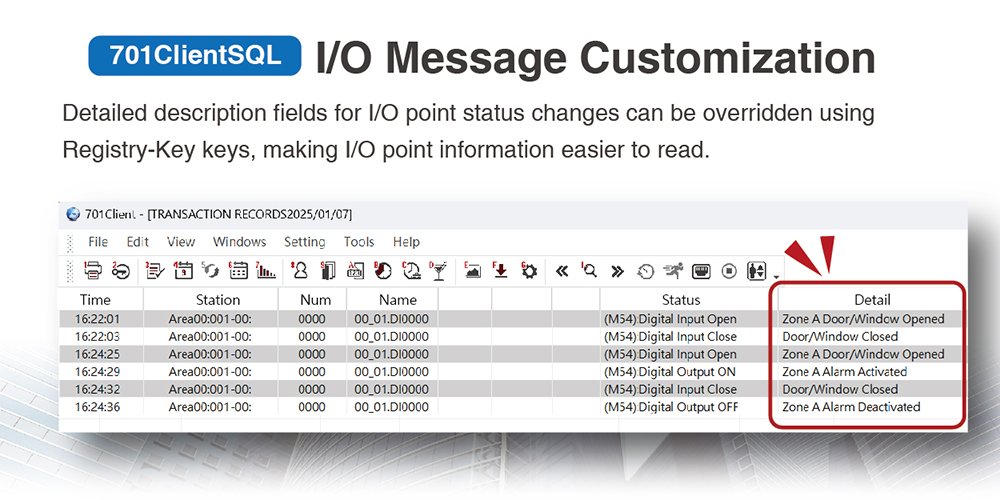

- Mendukung I/O Message Replication untuk aksi otomatis yang dapat dikustomisasi.

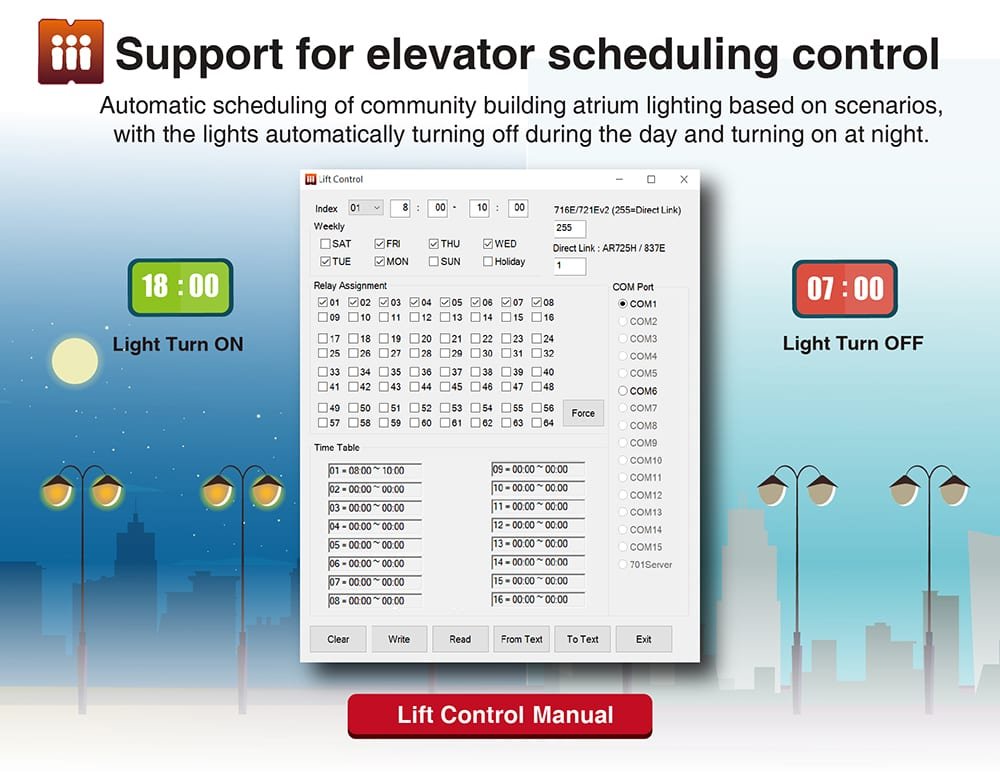

- Timer scheduling untuk penjadwalan otomatis relay output.

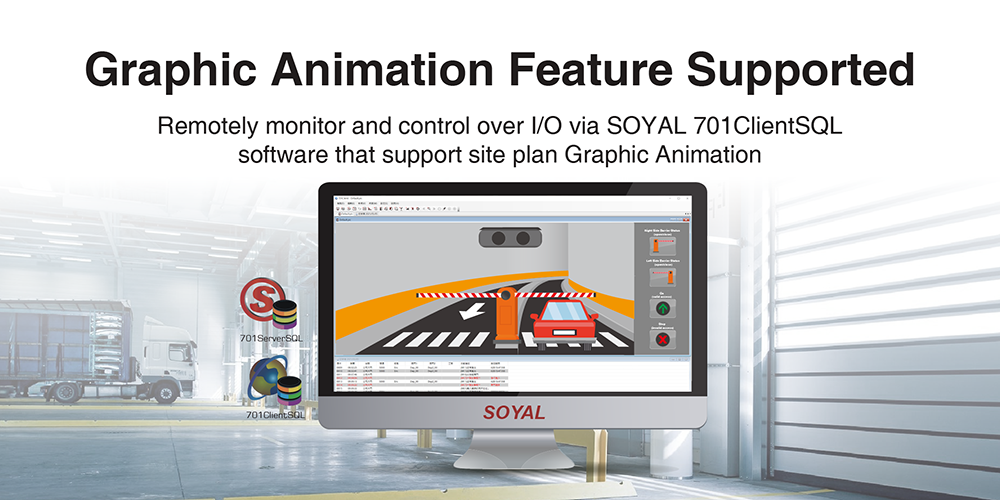

- Kompatibel dengan software 701Server, 701Client, dan Commview.exe.
- Built-in linkage function dan watchdog.
- LED indikator: Power, Tx/Rx, D.O./D.I.
- Mendukung DIN Rail mounting base (AR-701B).

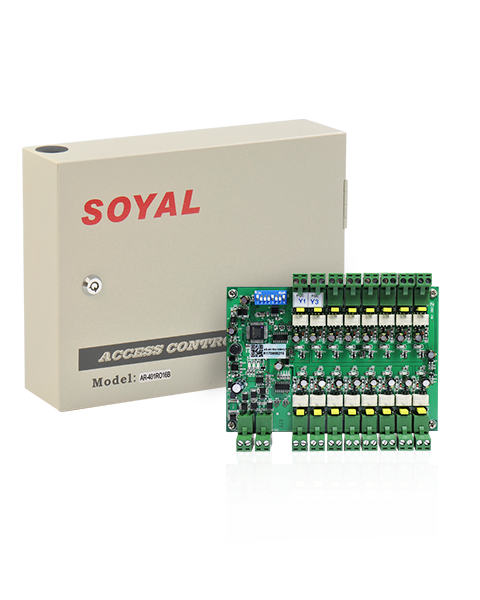

- Tersedia dalam 3 varian: PCB, Panel Mounting Base, dan Metal Box.
Aplikasi & Visual Produk
Spesifikasi Teknis Lengkap
Interface
| Parameter | AR-401-IO-0016R |
|---|---|
| Ethernet | — |
| Serial Port | RS485 x1 |
| Baud Rate | 9600 bps (N,8,1) |
| Inputs | — |
| Outputs | 16 Relay Output (Form C) (1A/30VAC, 1A/30VDC) |
| Wiegand Port | — |
Protocol / Protection
| Parameter | Specification |
|---|---|
| Protocol | Modbus, Soyal |
| LED Indicator | Power: Tx/Rx, D.O./D.I |
| Watchdog Function | YES |
| Built-in Linkage Function | YES |
| Surge Suppression | 400W peak power, Clamping <1 picosecond |
| Fuses | Power & RS485 both with PTC Protector |
| Isolation | Input optical isolation 5kV |
Power / N.O. N.C.
| Parameter | Specification |
|---|---|
| Power Supply | 9–24 VDC |
| Power Consumption | <8W |
| Relay Type | 16 Form C Relay Output |
| N.O. / N.C. | Selectable via Jumper |
| Relay Rating | 1A/30VAC, 1A/30VDC |
| Operating Temperature | -20℃ ~ +70℃ |
Dimension / Weight
| Variant | Dimension (mm) | Net Weight |
|---|---|---|
| PCB | 100(H) × 147(W) × 20(D) | approx. 100g |
| Panel Mounting Base | 102(H) × 175(W) × 30(D) | approx. 182g |
| Metal Box | 180(H) × 231(W) × 62(D) | approx. 1760g |
Certifications / Software
| Parameter | Specification |
|---|---|
| LVD | EN 62368-1 |
| EMC | EN 55032 |
| EMS | IEC 61000-4-2 ESD: Contact 6kV; Air: 8kV IEC 61000-4-3 RS: 80MHz–2.7GHz: 10V/m |
| Network/Device Setting | 701Server, 701Client, Commview.exe |
| OS Supported | Windows 7/8/10, Win Server 2008/2012/2016 |
| DIN Rail Mounting | Compatible with AR-701B |
| Surge Suppression Detail | Specification |
|---|---|
| Peak Power Dissipation | 400W |
| Clamping Time | <1 picosecond (theoretical) |
| Power Protection | Bi-directional avalanche breakdown device |
| RS485 Protection | Bi-directional avalanche breakdown device |
| 701 Software LAN Model | v10.2+: RS485_IO |
Solusi Kontrol Lift

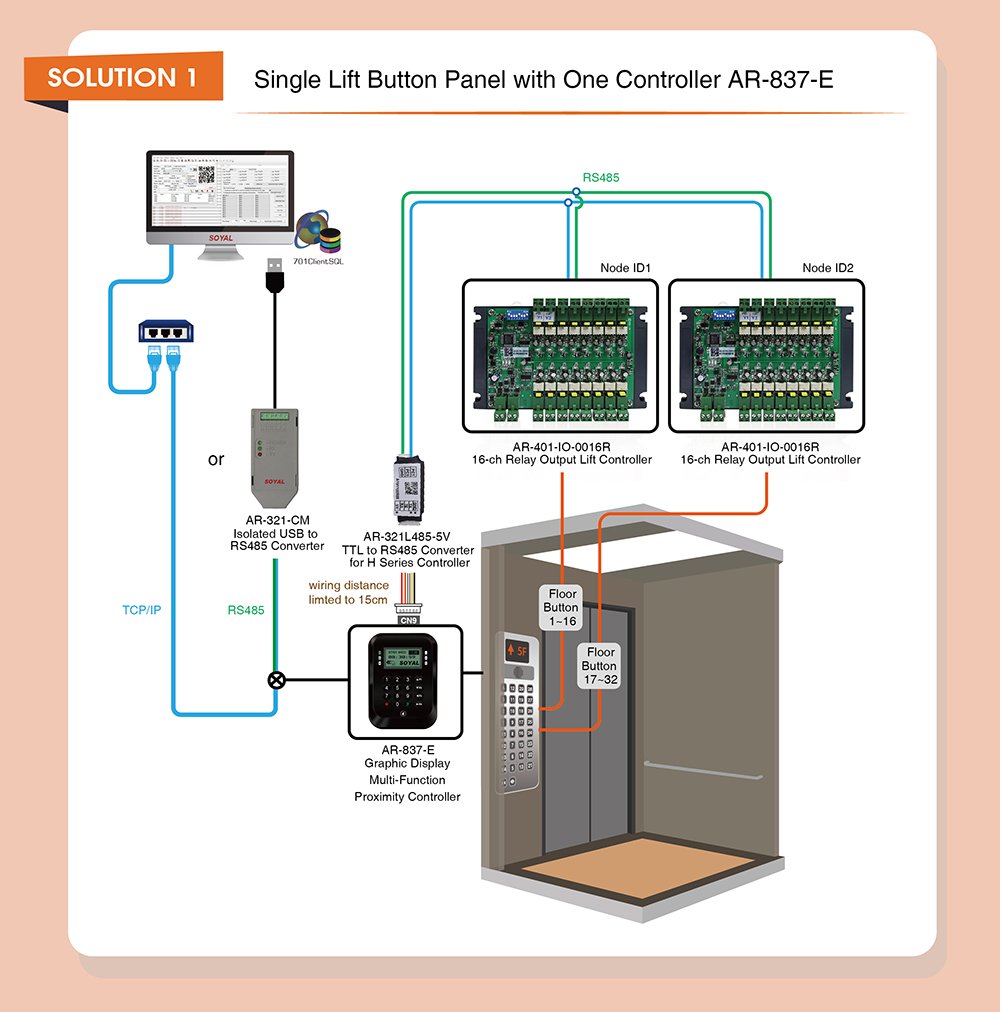

- Solution 1: 1 unit AR-837-E + 2 unit AR-401-IO-0016R = 1.024 pengguna & 32 lantai.

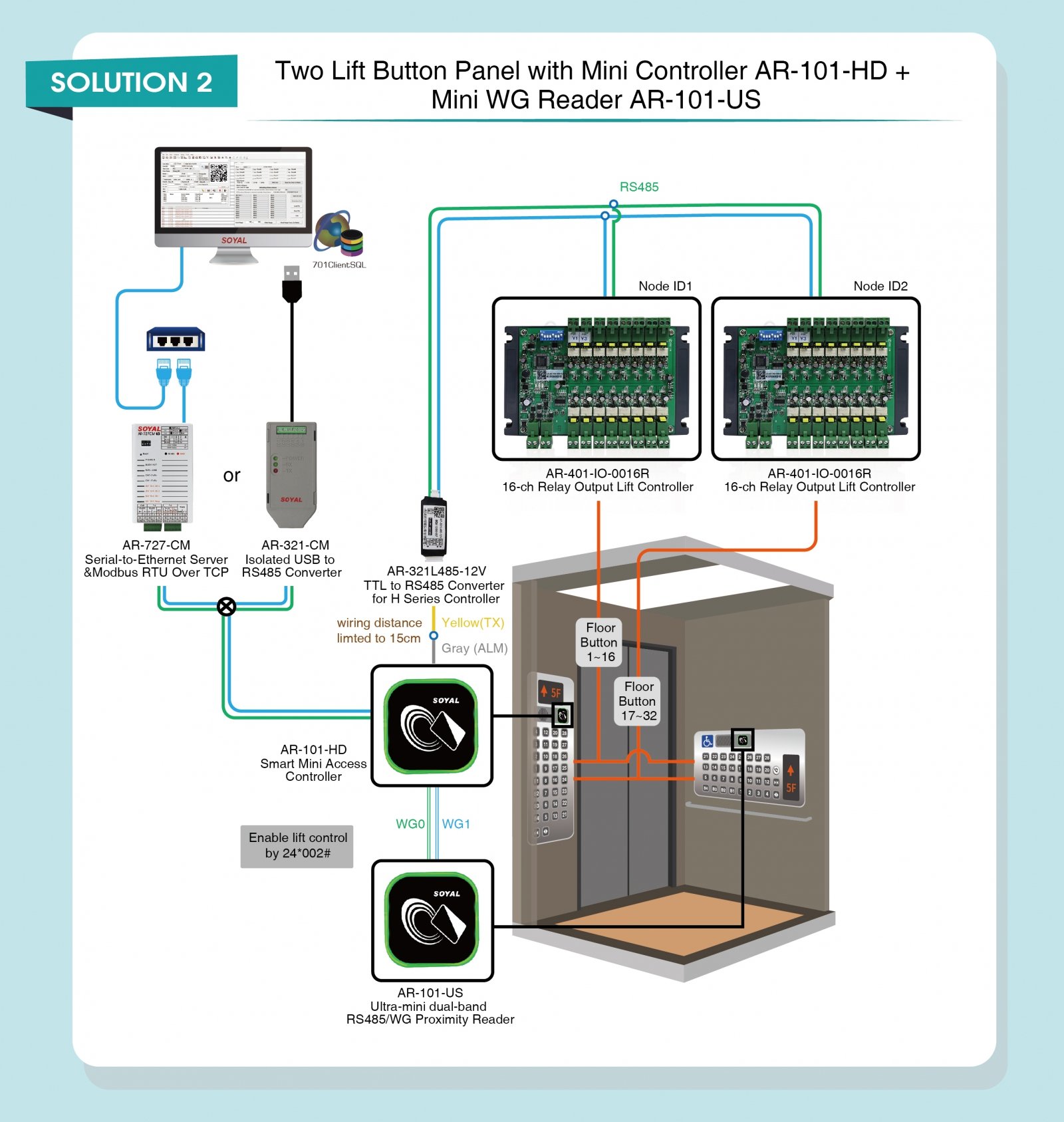

- Solution 2: AR-101-US + AR-101-HD + 2 unit AR-401-IO-0016R = 1.024 pengguna & 32 lantai (2 panel tombol).

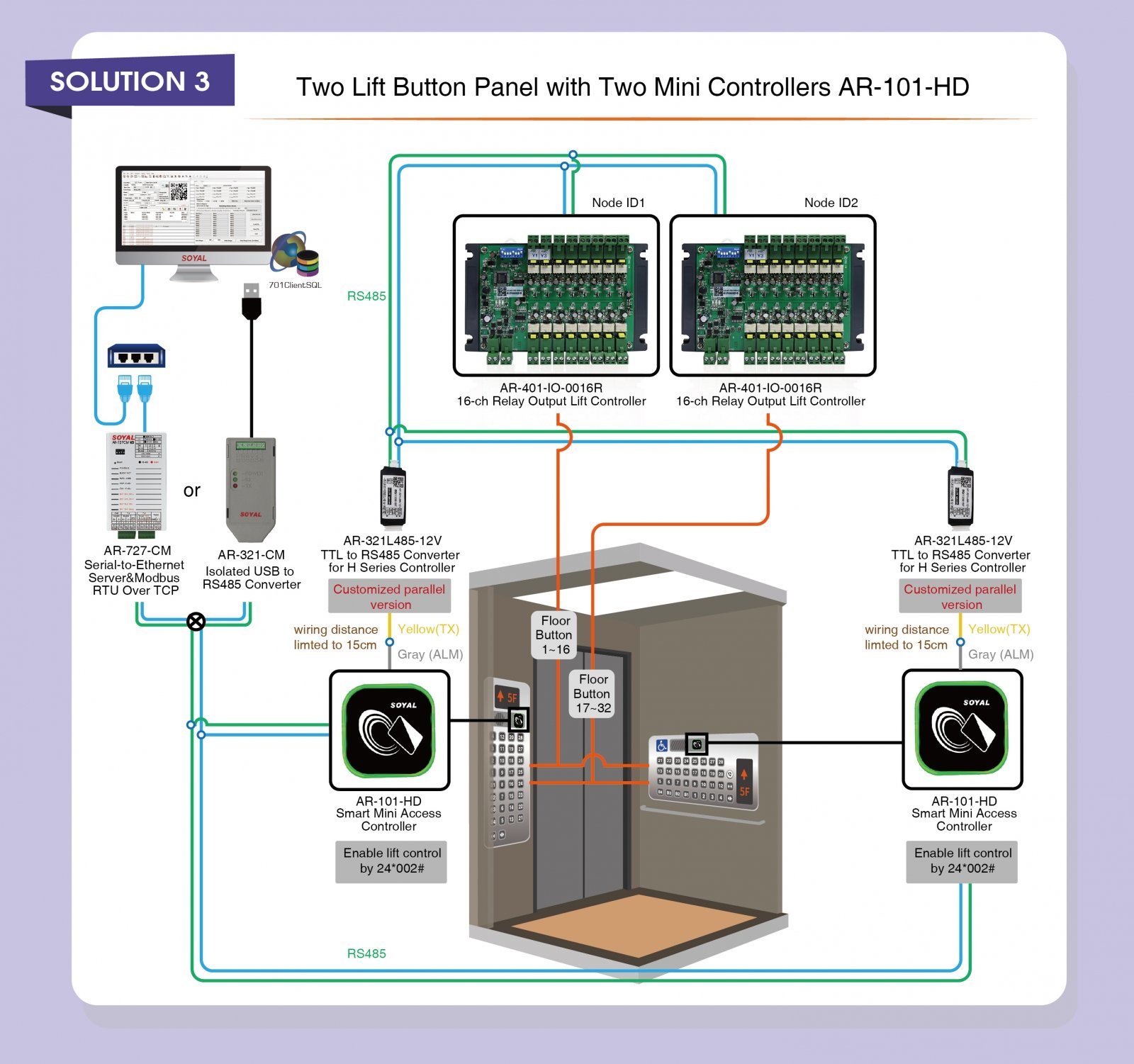

- Solution 3: 2 unit AR-101-HD + 2 unit AR-401-IO-0016R = 1.024 pengguna & 32 lantai.
- Solution 4: AR-101-HD + AR-716-E16-M-A + 2 unit AR-401-IO-0016R = 16.000 pengguna & 32 lantai.
Contoh Aplikasi
- Kontrol lift/elevator di gedung perkantoran dan apartemen.
- Manajemen kotak surat pintar (smart mailbox).
- Otomasi gedung (building automation) dan IoT.
- Kontrol touchless lift (anti-pandemi).
- Integrasi dengan fire alarm untuk membuka pintu lift darurat.
- Centralized lift control untuk mengendalikan beberapa lift sekaligus.
- Kontrol akses PLC untuk mesin dan perangkat industri.
