Authorized Distributor Soyal Access Control Indonesia

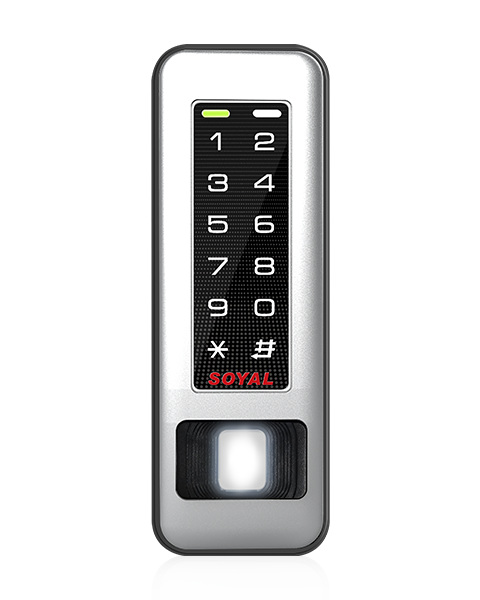

SOYAL SLIM SERIES
AR-331-EF3DO
Kontroler Akses Slim Metal & Biometrik RFID
Kontroler akses sidik jari all-in-one berdesain sangat tipis (55mm) dengan housing Zinc Alloy Chrome anti-vandal, sensor sidik jari optik, pembacaan RFID Dual Band, keypad sentuh illuminated dengan Invisible Keypad Function, dan proteksi IP65 — ideal untuk instalasi di ruang sempit maupun outdoor.
Slim 55mmFingerprint OptikDual Band RFIDIP65Zinc Alloy Chrome
◎ Slim 55mm | ◎ Fingerprint + RFID | ◎ IP65 Weatherproof
55 mm
Lebar Housing
Desain Slim
IP65
Weatherproof
Tahan Cuaca
Dual Band
125kHz + 13.56MHz
RFID Simultan
2 Pintu
Kontrol Mandiri
Standalone/Network
Keunggulan Utama AR-331-EF3DO
SOYAL AR-331-EF3DO adalah kontroler akses biometrik seri Slim yang menggabungkan sidik jari optik, RFID Dual Band, dan housing metal Zinc Alloy Chrome anti-vandal dalam profil tipis hanya 55mm. Dirancang khusus untuk instalasi di ruang sempit, lorong, atau area dengan estetika tinggi — tanpa mengorbankan fitur keamanan enterprise: IP65, anti-passback, 2 pintu, 65.000 pengguna, dan integrasi jaringan RS-485/TCP/IP.
Ringkasan Fitur Utama
- Volume buzzer dapat diatur hingga 10 tingkat.
- Dynamic Graphics & Emergency Event Pop-up via 701ClientSQL.
- Kontrol lift terjadwal (firmware khusus).
- Desain slim 55mm — cocok untuk ruang instalasi sempit.
- Housing Zinc Alloy Chrome — anti-vandal & anti-tamper.
- Built-in HTTP Page untuk pengaturan parameter jarak jauh.
- Sensor sidik jari optik — 1.500 FP / 500 pengguna.
- RFID Dual Band: 125kHz + 13.56MHz aktif bersamaan.
- Proteksi IP65 — tahan air dan debu, cocok outdoor.
Fungsi Lanjutan
- 2 LED Bi-Color (Blue/Yellow & Green/Red) + 1 Buzzer.
- Keypad sentuh illuminated dengan Invisible Keypad Function.
- Pengunci keypad otomatis 30 detik setelah 3 kali gagal.
- Anti-passback via WG port.
- RS-485 + TCP/IP (opsional) + POE (opsional) + SSC enkripsi.
- Kapasitas: 16.000/32.000/65.000 pengguna hingga 64 lantai.
- Event log: 32.000 record.
- 11 zona waktu jaringan / 2 auto-open zone standalone.
- Otomatis beralih standalone ↔ networking saat koneksi terputus.
- Real Time Clock, Anti-Tamper, Watchdog bawaan.

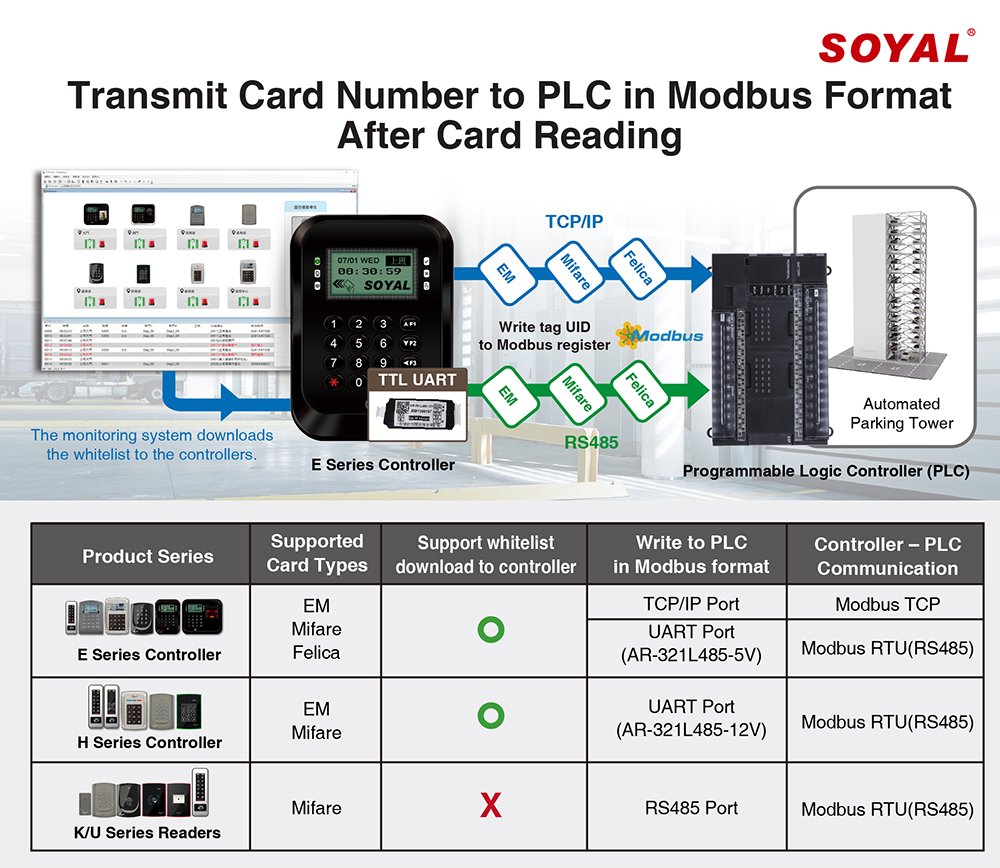

INTEGRASI RFID + PLC
Integrasi RFID dengan PLC untuk Parkir & Kontrol Mesin
AR-331-EF3DO mendukung integrasi langsung dengan PLC untuk otomasi parkir dan kontrol mesin via RS-485 — tanpa server perantara.
- Integrasi RFID + PLC real-time
- Cocok untuk gate barrier dan sistem parkir otomatis
- Kontrol berbasis autentikasi kartu atau sidik jari
- Protokol SSC untuk keamanan komunikasi

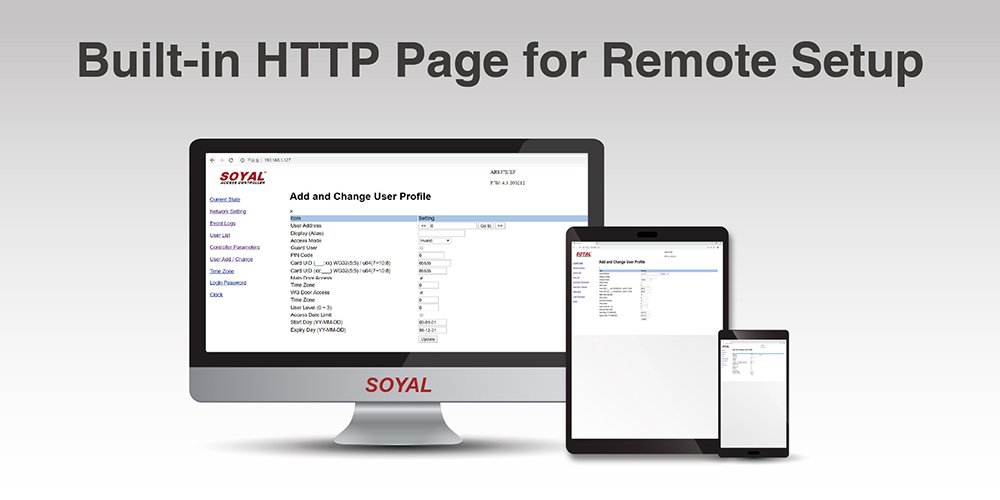

PENGATURAN JARAK JAUH
Built-in HTTP Page — Konfigurasi Langsung dari Browser
Administrator dapat mengatur seluruh parameter AR-331-EF3DO dari browser tanpa software tambahan melalui HTTP Page bawaan.
- Akses panel pengaturan via IP address device
- Konfigurasi jaringan, pengguna, zona waktu jarak jauh
- Ideal untuk manajemen multi-lokasi dari satu pusat
- Manual Enterprise Series HTTP Server tersedia

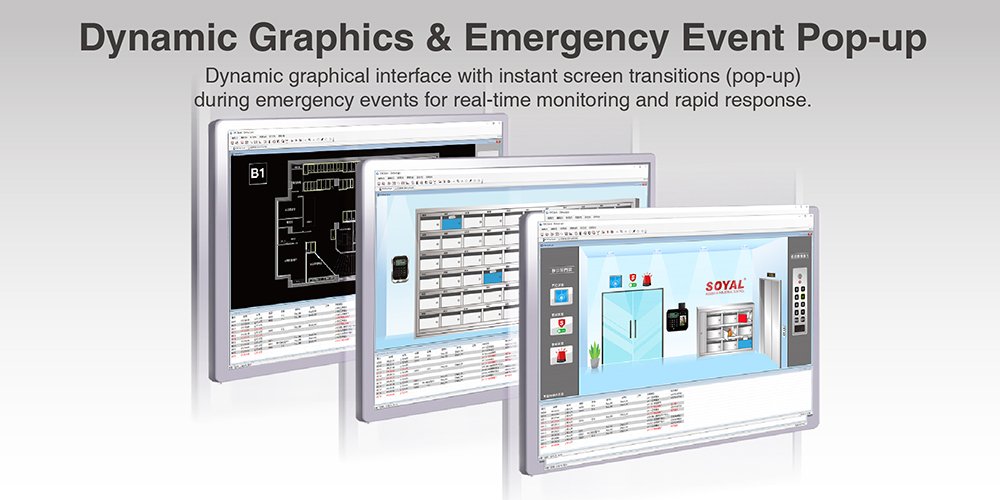

ANIMASI GRAFIS
Monitor Visual Dinamis & Pop-up Event Darurat
Software 701ClientSQL mendukung animasi grafis real-time dan pop-up notifikasi darurat terintegrasi dengan AR-331-EF3DO.
- Denah gedung interaktif dengan status pintu real-time
- Pop-up otomatis saat alarm atau pintu paksa terbuka
- Dashboard monitoring sidik jari dan kartu terpusat
- Riwayat event dan laporan absensi terintegrasi
AREA SENSOR SIDIK JARI
Zona Deteksi Sidik Jari — Akurasi Tinggi, Respons Cepat
Sensor optik AR-331-EF3DO memiliki area deteksi yang dioptimalkan untuk pembacaan cepat dan akurat bahkan pada kondisi jari yang bervariasi.
- FRR (False Rejection Rate): <0,1%
- Resolusi 450dpi — detail ridge yang jelas
- Kapasitas: 1.500 FP / 500 pengguna (1–3 jari/pengguna)
- Kecepatan identifikasi 1:1000 <1,5 detik
- Sensible temperature: +38°C ~ +39°C

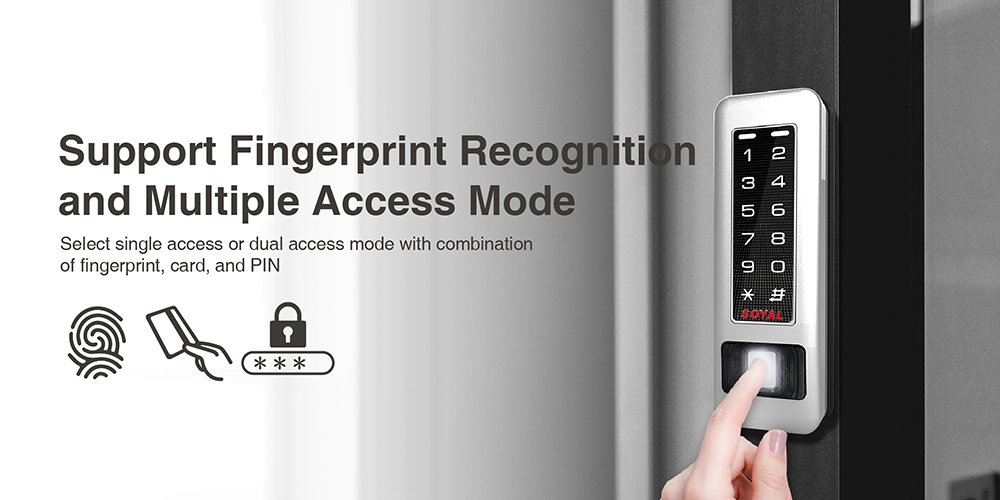

SIDIK JARI MULTI-CHANNEL
Sensor Sidik Jari Optik — Fleksibel hingga 3 Jari per Pengguna
Mendukung pendaftaran 1 hingga 3 sidik jari per pengguna untuk fleksibilitas dan backup autentikasi yang optimal.
- 1.500 fingerprint total / 500 pengguna
- Setiap pengguna bisa daftarkan 1–3 jari (backup)
- Mode akses: Jari saja / Kartu+Jari / Kartu+PIN+Jari
- Sensor Optical (DO) — tahan lama dan handal
DESAIN SLIM
Profil Tipis 55mm — Ideal untuk Ruang Instalasi Sempit
Dengan lebar hanya 55mm, AR-331-EF3DO dapat dipasang di bingkai pintu sempit, lorong, atau panel yang tidak memungkinkan controller berukuran standar.
- Dimensi: 158(H) × 55(W) × 30(D) mm
- Bobot: approx. 140g (PC) / 245g (Zinc Alloy)
- Tersedia: PC biasa atau Zinc Alloy Chrome premium
- Narrow body — satu-satunya pilihan untuk space terbatas

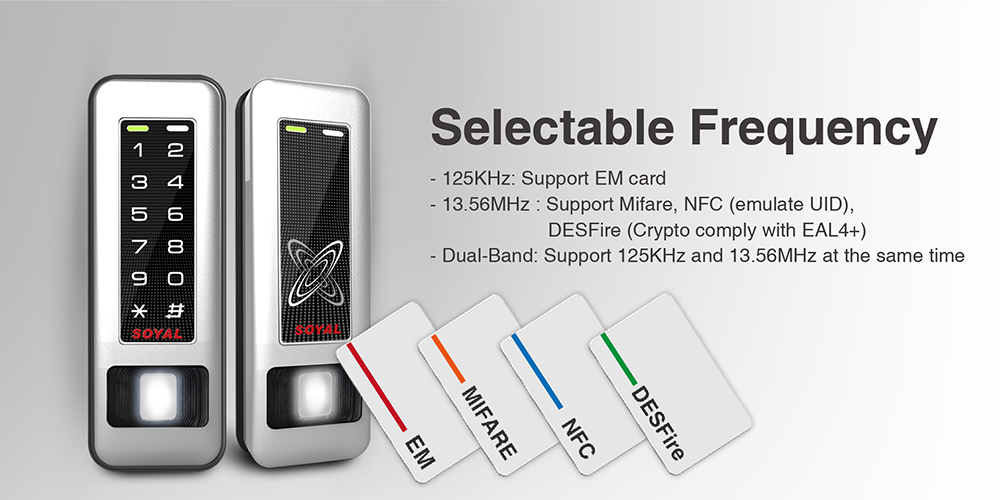

DUAL BAND RFID
Dua Frekuensi Aktif Bersamaan — 125kHz & 13.56MHz
Membaca berbagai jenis kartu dari dua frekuensi berbeda secara bersamaan — satu perangkat untuk semua jenis kartu yang ada.
- 125kHz: ISO18000-2 — EM4001, EM4095 compatible
- 13.56MHz: Mifare Ultralight/Classic/Plus, DESFire EV1/EV2, NFC, ISO15693, Felica
- UID Bits: 24–64 bit (adjustable)
- RFID Crypto: CC Certification AES EAL5+

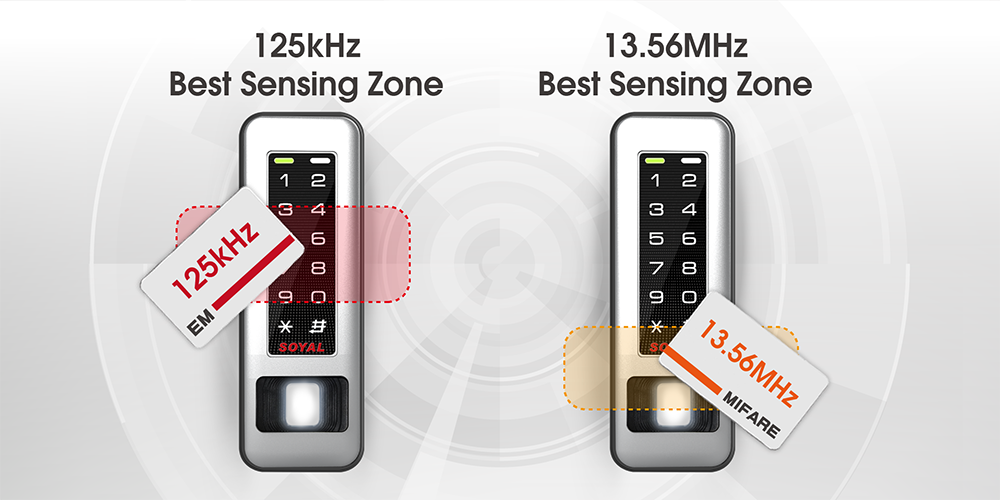

- Jangkauan baca: 3–7 cm (125kHz) / 1–3 cm (13.56MHz)

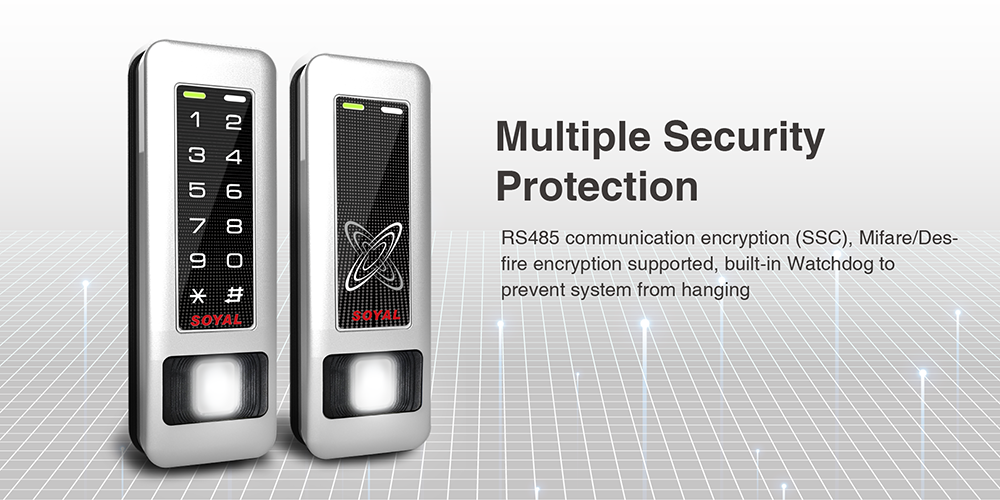

PERLINDUNGAN BERLAPIS
Multi-Layer Protection — IP65, Zinc Alloy, Anti-Tamper
AR-331-EF3DO dirancang untuk bertahan di lingkungan paling menantang dengan tiga lapisan perlindungan fisik dan elektronik.
- IP65 — tahan debu total dan semprotan air dari segala arah
- Zinc Alloy Chrome — housing logam anti-benturan, anti-gores, anti-vandal
- Anti-Tamper — limit switch 1 Form C / 1000mA / 30VDC
- Cocok untuk outdoor, lobby publik, area lalu lintas tinggi

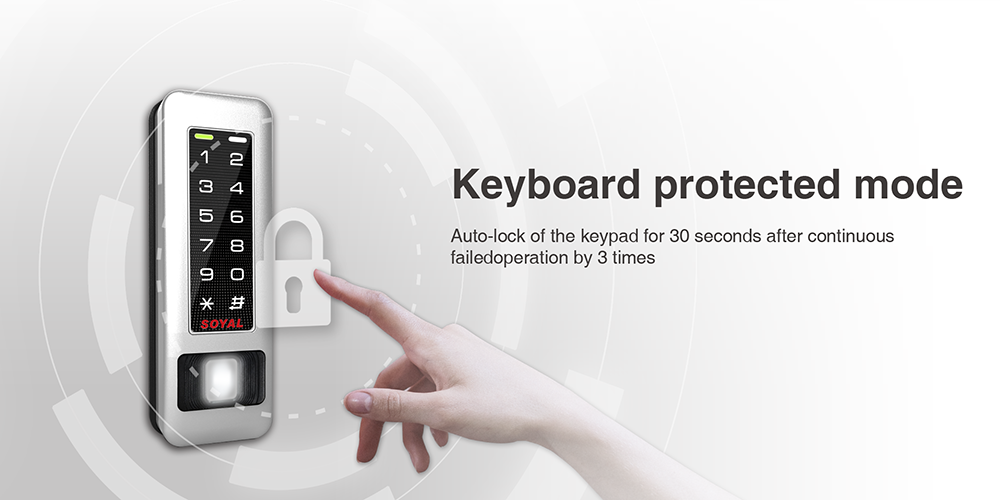

INVISIBLE KEYPAD
Keypad Sentuh Illuminated & Invisible Keypad Function
Keypad sentuh backlight AR-331-EF3DO dilengkapi fitur Invisible Keypad yang menyembunyikan angka pada kondisi tertentu untuk mencegah peeking.
- Illuminated Touch-Panel — terlihat jelas di gelap
- Invisible Keypad Function — angka tidak terlihat dari luar untuk keamanan PIN
- Auto-lock 30 detik setelah 3 kali gagal berturut-turut
- 2 Bi-Color LED (Blue/Yellow & Green/Red) + 1 Buzzer 10 tingkat volume

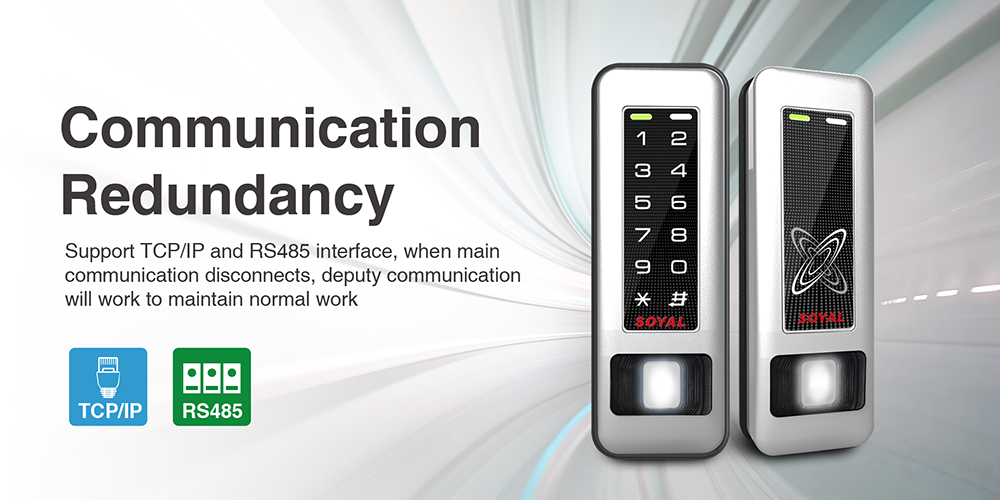

KOMUNIKASI JARINGAN
RS-485 & TCP/IP — Konektivitas Fleksibel dengan Enkripsi SSC
Mendukung komunikasi ganda RS-485 dan TCP/IP dengan enkripsi SSC untuk keamanan transmisi di jaringan lokal maupun internet.
- RS-485 @ 9600 bps — koneksi kabel jarak jauh
- TCP/IP — koneksi LAN/WAN (opsional by order)
- POE (Power over Ethernet) — opsional by order
- SSC (Soyal Security Communication) — enkripsi end-to-end
- Communication redundancy — RS-485 backup saat TCP/IP putus
INTERFACE UART
TTL UART — Output Serial untuk Lift Control & Integrasi
Interface TTL UART half-duplex memungkinkan integrasi dengan sistem lift, mesin industri, dan aplikasi eksternal pihak ketiga.
- TTL UART × 1 (half-duplex) — 4800~115200 bps
- RS-485 serial output untuk kontrol lift terjadwal
- Wiegand Input: 26–64 bit
- Anti-passback via Wiegand Output port

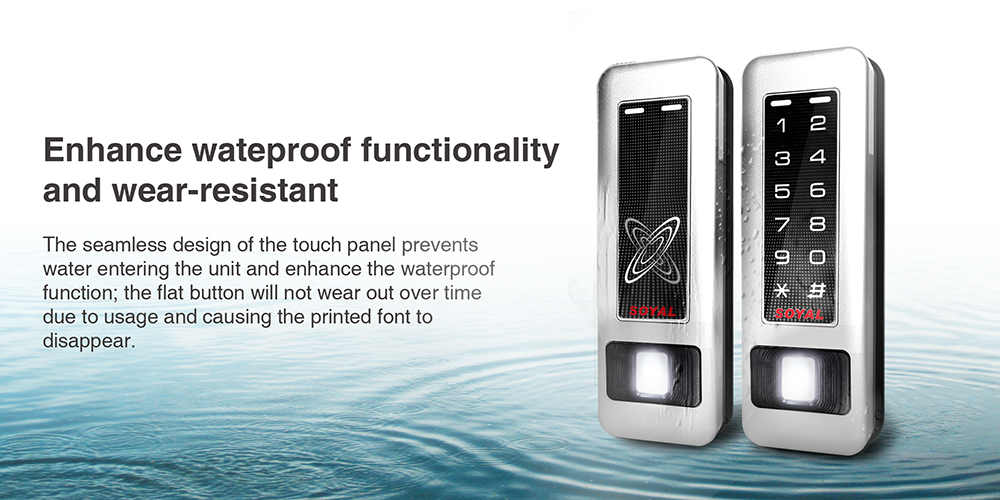

WEATHERPROOF IP65
Proteksi IP65 — Tahan Air, Tahan Debu, Aman Outdoor
Rating IP65 memastikan AR-331-EF3DO beroperasi andal di lingkungan outdoor: hujan, debu, kelembapan tinggi, dan variasi suhu ekstrem.
- IP65: tahan debu total (6) + tahan semprotan air (5)
- Operating Temperature: -20°C ~ +70°C
- Operating Humidity: 0% ~ 90% non-condensing
- Cocok untuk gate entrance, lobi luar, parkir, industri
Diagram Arsitektur Sistem
Empat diagram arsitektur resmi AR-331-EF3DO — dari standalone/networking dasar hingga integrasi deteksi suhu, penjadwalan otomatis, dan sistem alarm pencurian.

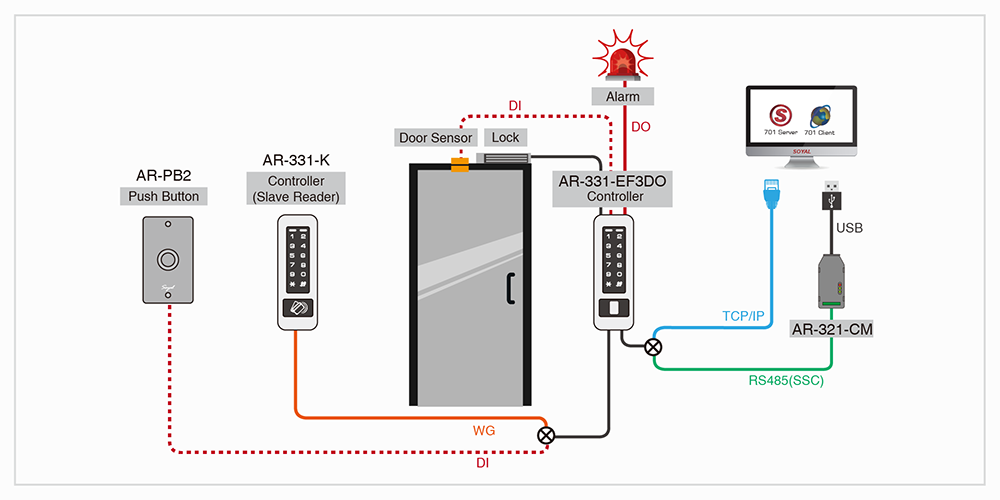

ARSITEKTUR 1 — STANDALONE & NETWORKING
Kontrol Akses Dasar — Standalone & Networking
Arsitektur dasar AR-331-EF3DO sebagai kontroler standalone mandiri atau terhubung jaringan via RS-485/TCP/IP ke 701ServerSQL.
- Standalone: mandiri tanpa server
- Networking: terhubung ke 701ServerSQL
- 2 mode kontrol pintu (2 pintu)
- Beralih standalone ↔ networking otomatis

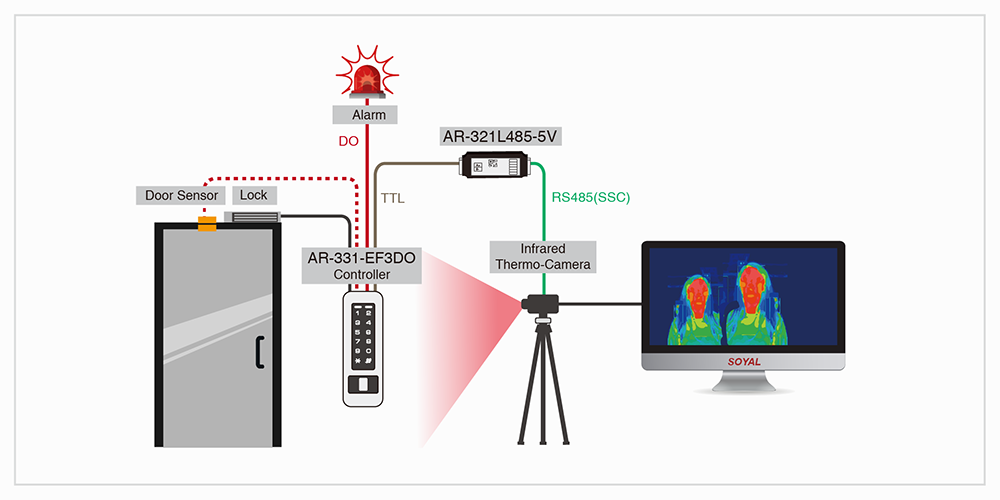

ARSITEKTUR 2 — DETEKSI SUHU
Integrasi Sistem Deteksi Suhu
AR-331-EF3DO dapat diintegrasikan dengan sistem deteksi suhu tubuh untuk access control berbasis kesehatan — cocok untuk rumah sakit, klinik, dan perkantoran pasca-pandemi.
- Deteksi suhu sebelum akses diberikan
- Blokir akses otomatis jika suhu abnormal
- Log suhu terintegrasi dengan event log akses
- Cocok untuk area kesehatan dan publik
ARSITEKTUR 3 — AUTO-SCHEDULING
Penjadwalan Otomatis — Auto-Scheduling Control
Fitur auto-scheduling AR-331-EF3DO memungkinkan pintu terbuka atau terkunci secara otomatis berdasarkan jadwal waktu yang telah diprogram.
- 11 zona waktu jaringan / 2 standalone
- Jadwal pintu terbuka otomatis untuk jam operasional
- Alarm terjadwal untuk pengingat shift kerja
- Holiday setting: hingga 120 hari
ARSITEKTUR 4 — SISTEM ALARM
Integrasi Sistem Alarm Pencurian
AR-331-EF3DO dapat diintegrasikan dengan sistem alarm keamanan (burglary system) untuk perlindungan area outdoor yang lebih komprehensif.
- Output arming/disarming untuk alarm eksternal
- Duress output — sinyal darurat saat dipaksa
- Anti-tamper alert saat housing dibuka paksa
- Force open & door too long alarm bawaan

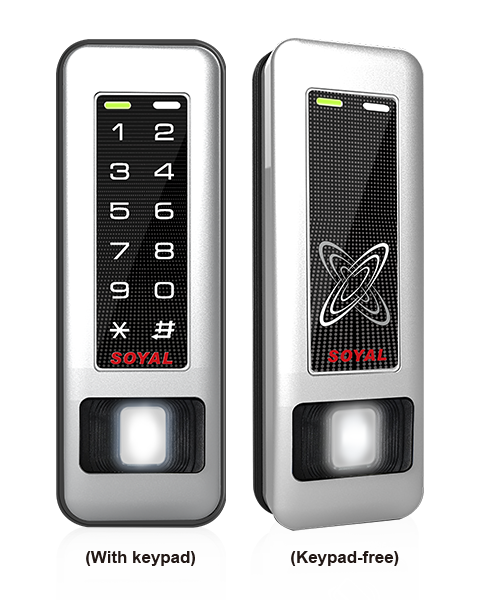

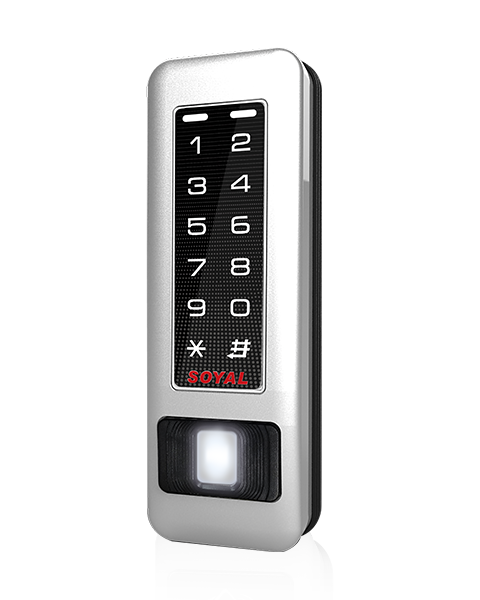

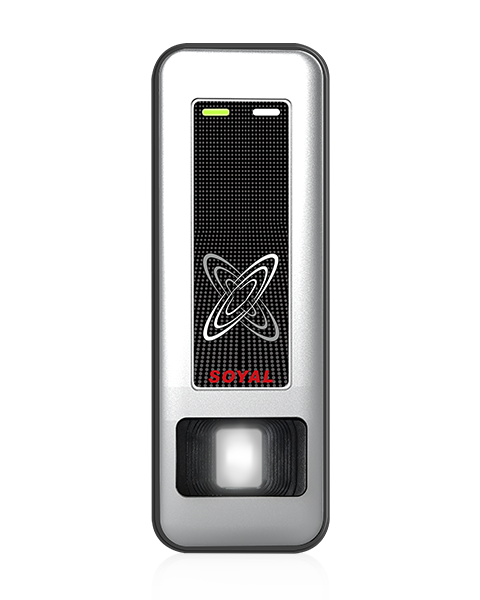

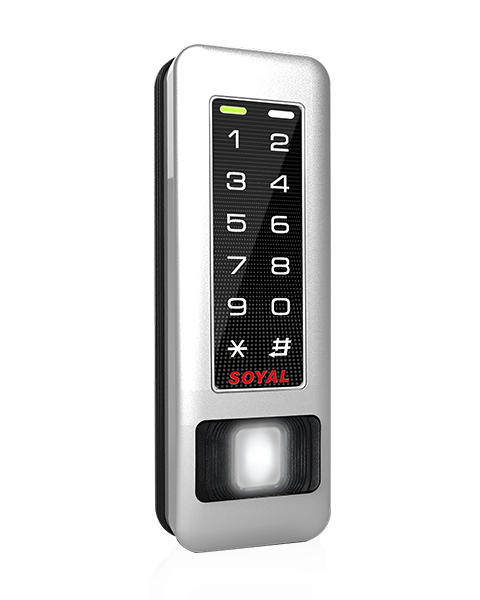

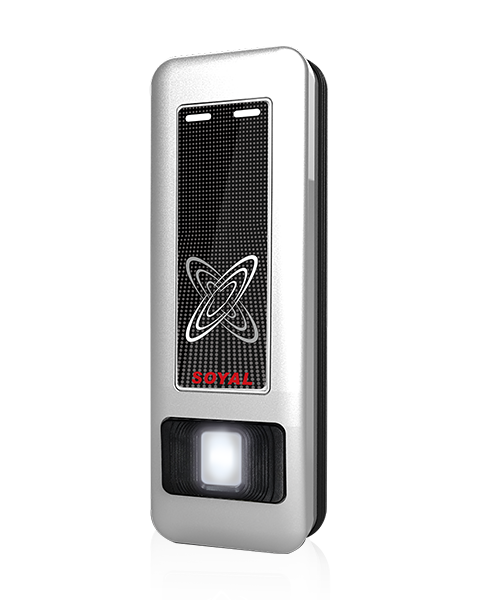

Galeri Foto Produk
8 foto resmi AR-331-EF3DO — tampak depan (2026), samping, sensor, keypad, housing metal, konektor, dan instalasi.
Spesifikasi Teknis Lengkap
Frequency / UID / Reading Range
| Parameter | B (125kHz) | D (13.56MHz) | S (Dual Band) |
|---|---|---|---|
| Frequency | ISO18000-2 — EM4001, EM4095 | ISO14443/7816-4 — Mifare UL/Classic/Plus, DESFire EV1/EV2, NFC, ISO15693, Felica | 125kHz + 13.56MHz keduanya |
| UID Bits | 24–64 bit (Adjustable) | — | — |
| RF Reading Range | 3–7 cm | 1–3 cm | 1–7 cm |
| RFID Crypto | — | AES EAL5+ | AES EAL5+ |
*MIFARE adalah trademark terdaftar NXP B.V.
Communication Interface
| Parameter | Nilai |
|---|---|
| Host | RS-485 (9600 bps) / TCP/IP (opsional) / POE (opsional) / SSC |
| Serial | TTL UART (4800~115200 bps) ×1 (half-duplex) |
| Wiegand Input | Wiegand 26–64 bit |
| Wiegand Output | Data 0, Data 1 (berbagi terminal dengan Arming & Duress Output) |
DI / DO
| Parameter | Nilai |
|---|---|
| DI | Egress ×2, Door Status ×2 |
| Relay Output | Door Lock Relay + Alarm Relay |
| Open Collector | Arming, Security Trigger, Duress, Alarm, WG Port open door |
| TAMPER | Limit switch (1 Form C / 1000mA / 30VDC) |
Doors / User Capacity / Event Log
| Parameter | Nilai |
|---|---|
| Doors | 2 |
| User Capacity / Floors | 16.000/64 lantai (default) | 32.000/32 | 65.000/16 |
| Event Log | 32.000 record |
Fingerprint Specifications
| Parameter | Nilai |
|---|---|
| FP Sensor Type | Optical Sensor (DO) |
| FRR | <0,1% |
| Image Resolution | 450 dpi |
| Fingerprint Capacity | 1.500 FP |
| Total Users with FP | 500 pengguna (1–3 jari/pengguna) |
| Identification Speed (1:1000) | <1,5 detik |
| Sensible Temperature | +38°C ~ +39°C |
Hardware Specifications
| Parameter | Nilai |
|---|---|
| Power Voltage | 12–24 VDC |
| Power Consumption | <5W |
| Indicator LED | 2 Bi-Color LED (Blue/Yellow & Green/Red) |
| Buzzer | 1 (volume 10 tingkat) |
| Housing Material | PC / Zinc Alloy (Fire-proof: 94V0) |
| Color | Chrome |
| Keypad | Illuminated Touch-Panel / Invisible Keypad |
| Dimensi | 158(H) × 55(W) × 30(D) mm |
| Net Weight | approx. 140g (PC) / 245g (Zinc Alloy) |
| Ingress Protection | IP65 |
| Operating Temperature | -20°C ~ +70°C |
| Operating Humidity | 0% ~ 90% (non-condensing) |
Mode Akses & Kontrol
- Jari saja / Kartu+Jari / Kartu+PIN+Jari.
- Anti-passback via WG port — masuk & keluar terpisah.
- Kontrol 2 pintu secara bersamaan.
- 11 zona waktu jaringan / 2 auto-open zone standalone.
- Fire button: semua pintu terbuka saat kebakaran.
- Alarm: pintu lama terbuka, dipaksa buka, anti-tamper.
Contoh Aplikasi
- Pintu bingkai sempit — lorong, lift, panel tersembunyi.
- Lobi perkantoran — estetika tinggi dengan Chrome premium.
- Gate outdoor — IP65 tahan hujan dan debu.
- Rumah sakit & klinik — integrasi deteksi suhu.
- Kawasan industri — anti-vandal Zinc Alloy.
- Gedung bertingkat — kontrol lift terjadwal.
Cara Pemesanan
Garansi Standar: 24 bulan terhadap cacat produksi. Extended Warranty tersedia hingga 10 tahun. Hubungi distributor resmi SOYAL Indonesia untuk penawaran terbaik.
Produk Terkait — Seri AR-331
AR-331-H
Slim Design Proximity Controller — versi tanpa fingerprint untuk area yang membutuhkan reader RFID saja.
Ekosistem Seri AR-331 Slim
Seri AR-331 SOYAL adalah lini produk slim premium yang dirancang untuk instalasi di ruang terbatas dengan tampilan profesional. Tersedia dalam berbagai varian untuk memenuhi setiap kebutuhan:
- AR-331-EF3DO (halaman ini) — Fingerprint + RFID Dual Band + Slim Metal, 2 pintu, IP65
- AR-331-H — Proximity Controller Slim tanpa fingerprint, RFID saja
- Semua varian mendukung jaringan RS-485 + TCP/IP via 701ServerSQL/ClientSQL
- Housing Chrome Zinc Alloy premium tersedia untuk tampilan eksklusif
