SOYAL ACCESS CONTROL

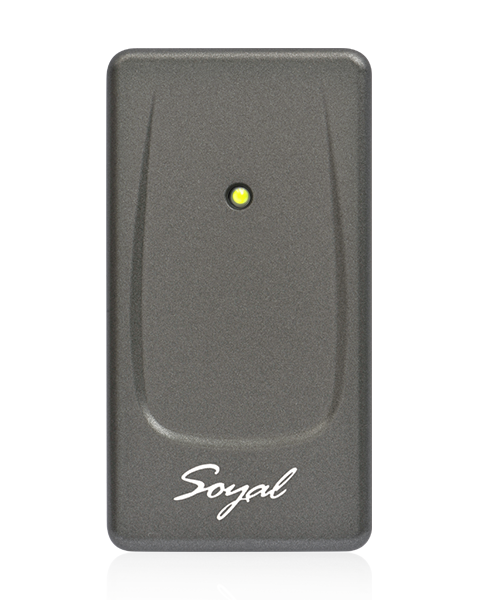

AR-723-H
Tiny Proximity Access Controller — Desain Ultra-Kompak IP66
SOYAL AR-723-H adalah controller akses proksimitas mungil berdesain ultra-kompak — lebih kecil dari telapak tangan — dengan enkapsulasi penuh IP66 waterproof versi Epoxy. Mendukung operasi standalone maupun networking dengan enkripsi komunikasi SSC, konfigurasi cepat via Master Card tanpa keypad, arsitektur bertumpuk multi-layer SOYAL, serta kompatibel dengan external Wiegand keyboard untuk pengaturan parameter langsung di lapangan. Solusi ideal untuk access control ruang sempit, lift, turnstile, dan lingkungan dengan kebutuhan proteksi air tinggi.
Kontrol Akses Berbasis IP dengan LCD
Akses Kontrol Munggil tanpa Keypad
Cocok untuk pengguna yang tidak membutuhkan akses PIN
1,024
Kapasitas Pengguna
1 Door
Kontrol 1.5 Pintu
IP66
Proteksi IP56 / IP66 Epoxy
RS485 / SSC
Enkripsi Komunikasi
Keunggulan Utama SOYAL AR-723-H
SOYAL AR-723-H merupakan controller akses proksimitas paling kompak dalam lini Nation Series — dimensi hanya 81×43×18 mm dengan bobot sekitar 40 gram, namun dikemas dengan fitur enterprise-grade. Enkapsulasi Epoxy penuh memberikan perlindungan IP66 yang membuatnya tahan hujan dan debu ekstrem, cocok untuk instalasi outdoor, parkir, pabrik, lift, hingga turnstile. Tanpa keypad fisik, konfigurasi dilakukan melalui Master Card, software 701ServerSQL, atau external WG keyboard — memberikan fleksibilitas instalasi di lokasi yang sulit dijangkau. Dukungan enkripsi SSC (Soyal Security Communication) memastikan keamanan data komunikasi RS485 dari ancaman penyadapan.
Ringkasan Fitur Unggulan

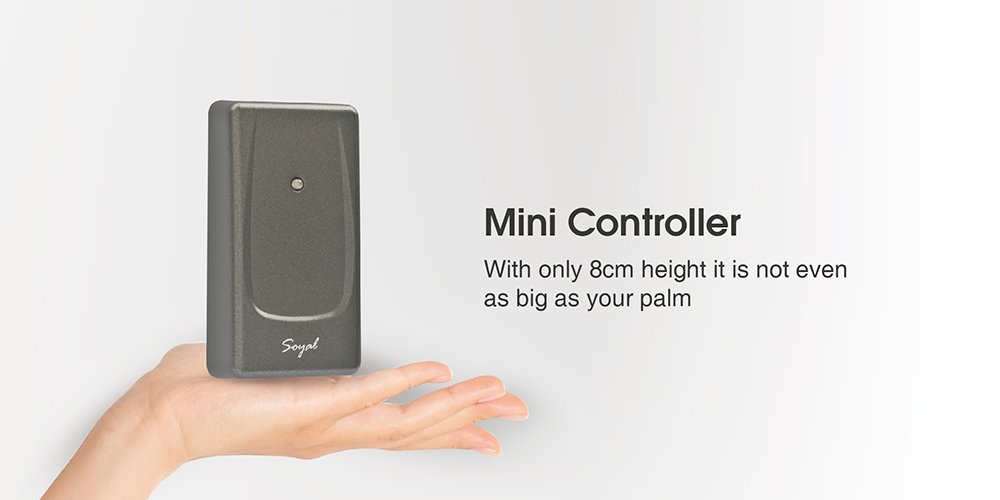

- Desain ultra-kompak: 81×43×18 mm, lebih kecil dari telapak tangan, bobot ±40 gram.
- Enkapsulasi Epoxy penuh — proteksi IP56 standar / IP66 versi Epoxy tahan air dan debu ekstrem.
- Operasi standalone & networking dengan enkripsi komunikasi SSC.

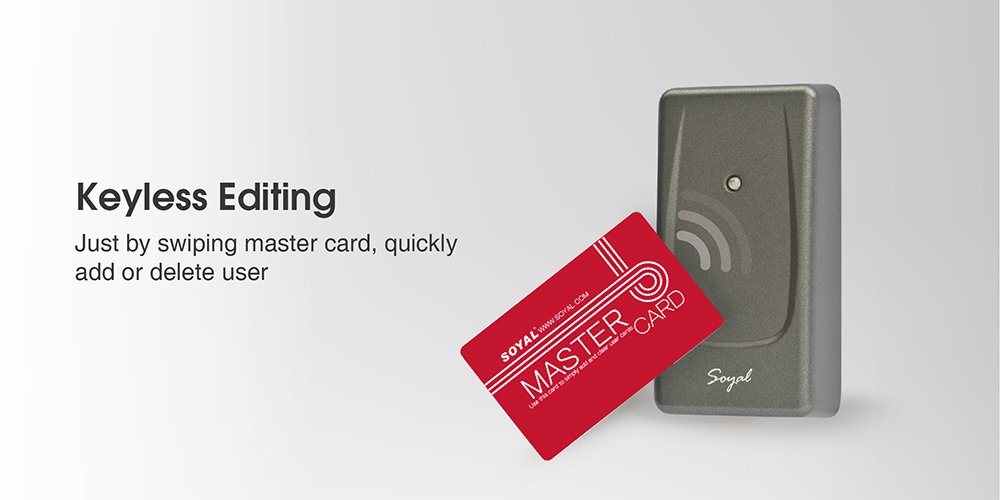

- Konfigurasi cepat tanpa PC: Master Card untuk editing parameter langsung di lapangan.

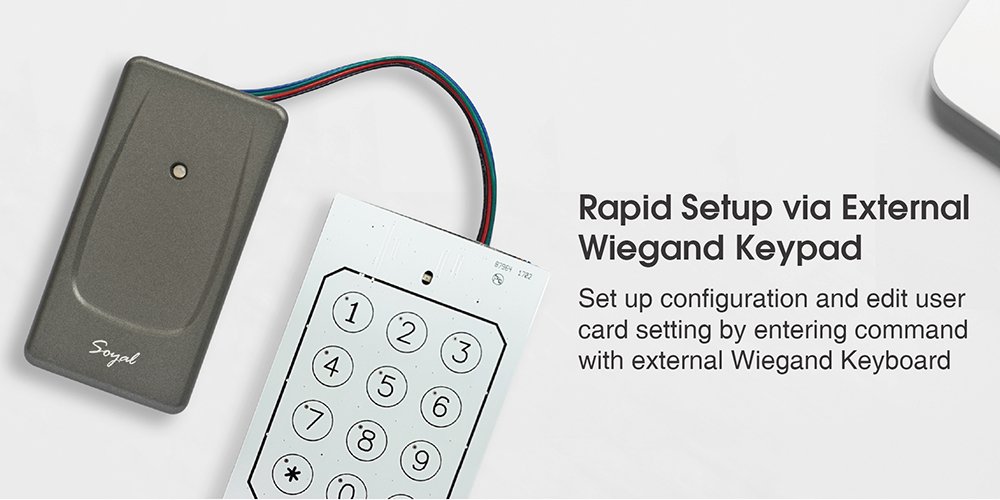

- Mendukung external Wiegand keyboard untuk pengaturan parameter pada model tanpa keypad.
- Dukungan penuh arsitektur bertumpuk multi-layer SOYAL (Cascade Structure).
- Upgrade firmware langsung di lapangan (in-field firmware upgrade).
- Mode operasi senyap: push button mute dan all mute.
Fungsi Lanjutan & Kontrol
- Komunikasi host RS-485 (9600 bps) dengan enkripsi SSC untuk keamanan data.
- Kapasitas pengguna: 1.024 pengguna / 32 lantai, event log 1.100 rekaman.
- Kontrol 1.5 pintu: relay door lock, open collector, DI egress & door status.
- Multi-output: door lock (0.1–600 detik & toggle mode) & alarm output (1–600 detik).
- Arming / Force alarm / Door close delay alarm yang dapat dikonfigurasi.
- Anti-passback 1.5 pintu, auto relock anti-trailing dan sneaking.
- Auto door open time zone: 2 zona built-in, expandable hingga 16 zona via control panel.
- Holiday edit hingga 120 hari/tahun untuk penggajian & auto open time zone.
- Assign door group (hingga 254) & time zone (hingga 11, expandable 63 via control panel).
Aplikasi & Visual Produk AR-723-H
Spesifikasi Teknis Lengkap AR-723-H

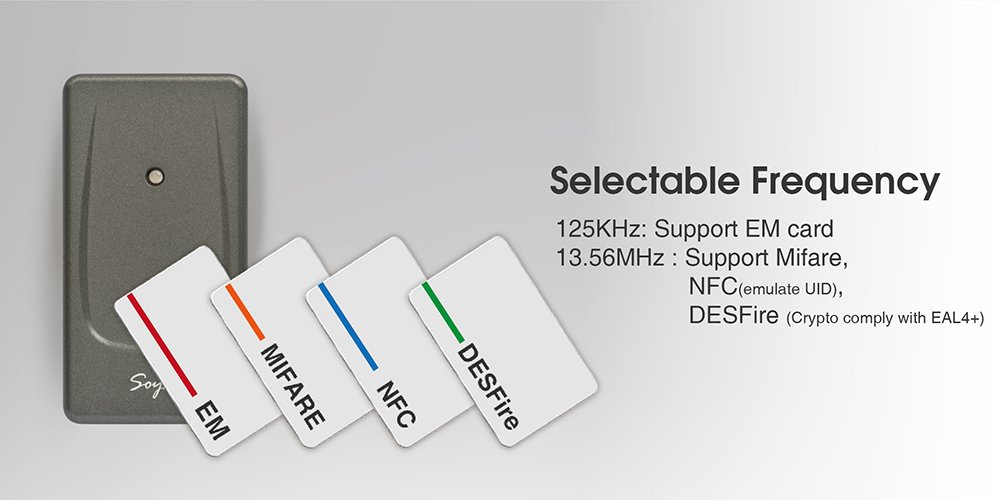

Frequency / UID Bits / RF Reading Range
| B (125kHz) | D (13.56MHz) | |
|---|---|---|
| Frequency | ISO18000-2: EM4001 and EM4095 compatible | ISO 14443 / ISO 7816-4 Mifare Ultralight, Classic, DESFire EV1, NFC (card simulation), iCASH Card |
| UID Bits | 24~32 Bit (Adjustable) | |
| RF Reading Range | 5–12 cm | 2–8 cm |
*MIFARE and MIFARE Classic, MIFARE DESFire, MIFARE Plus, MIFARE Ultralight are registered trademarks of NXP B.V.
RFID Crypto / Communication Interface
| B (125kHz) | D (13.56MHz) | |
|---|---|---|
| RFID Crypto | — | CC Certification: 3DES Crypto comply with EAL4+ |
| Host | RS-485 (9600 bps) | RS-485 (9600 bps) / SSC (Soyal Security Communication) |
| Serial | UART PORT (Only Output) | |
| Wiegand Input | Wiegand 24~34 (support external Wiegand Keyboard) | |
| Wiegand Output | No | |
*SSC (SOYAL SECURITY COMMUNICATION): To enhance security of communication
DI / DO (Doors Control: 1.5)
| Main Controller | Wiegand Output Port | |
|---|---|---|
| DI | Egress X1 / Door Status X1 | Egress X1 / Door Status X1 |
| Door Lock Output | Door Lock Relay X1 | Open Collector X1 |
| Alarm Output | Relay X1 | — |
| Wiegand Port | — | Wiegand Data 0 Input X1 / Data 1 Input X1 / Red LED X1 / Green LED X1 / Beeper X1 |
| Open Collector Output | Arming X1 / Security Trigger Signal X1 / Duress X1 | — |
| Tamper | No | |
User Capacity / Floors Number / Event Log
| User Capacity / Floors Number | 1,024 Users / 32 Floors |
| Event Log | 1,100 |
Hardware Specifications
| Power Voltage | 12–24VDC |
| Flash Memory | 32Mb (data & event log tersimpan >10 tahun setelah mati listrik) |
| RTC | Bertahan 14 hari setelah mati listrik; error <1 menit/minggu |
| CPU | ARM Cortex M3 (32 bit) |
| Power Consumption | <3W |
| Indicator LED | Bi-Color LED (Green / Red) |
| Buzzer | 1 |
| TAMPER | No |
| Housing Material | ABS (Fire-proof: 94V0) |
| Color | Black, Gray, Silver |
| Keypad | No (Keyless — konfigurasi via Master Card / WG Keyboard / Software) |
| Dimension (mm) | 81(H) × 43(W) × 18(D) |
| Net Weight | approx. 40 g |
| Ingress Protection | IP56 (standard) / IP66 (Epoxy potted version) |
| Operating Temperature | -20°C ~ +70°C |
| Storage Temperature | -40°C ~ +75°C |
| Operating Humidity | 0%~90% (non-condensing) |
| Storage Humidity | 0%~95% (non-condensing) |
| Indicator LED | Bi-Color LED (Green / Red) |
| Buzzer | 1 |
| TAMPER | No |
| Keypad | No — Keyless, konfigurasi via Master Card, WG Keyboard eksternal, atau software 701ServerSQL |
Mode Akses & Kontrol
- Card only — akses hanya menggunakan kartu RFID.

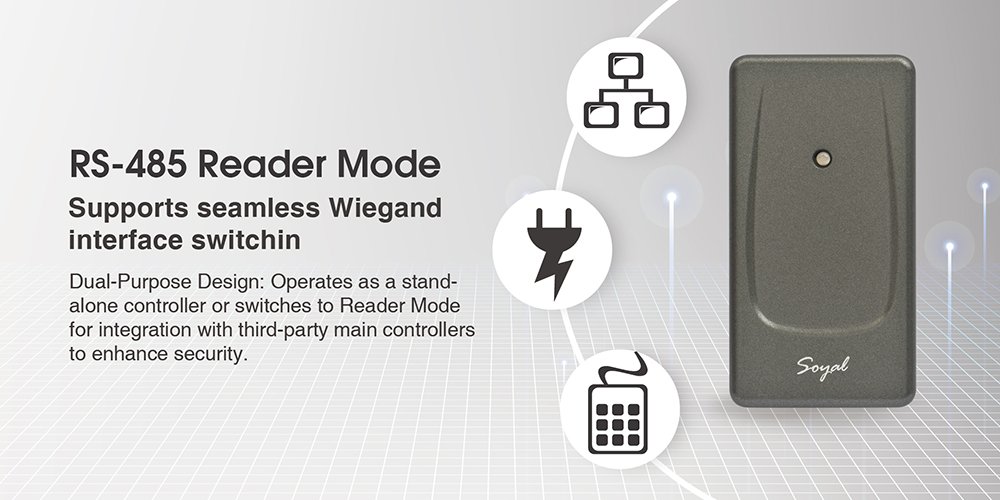

- Standalone / Networking — dapat dioperasikan mandiri atau terhubung ke jaringan RS485.
- Dukungan Cascade Structure untuk sistem multi-layer bertumpuk.
- Enkripsi komunikasi RS485 dengan SSC (Soyal Security Communication).

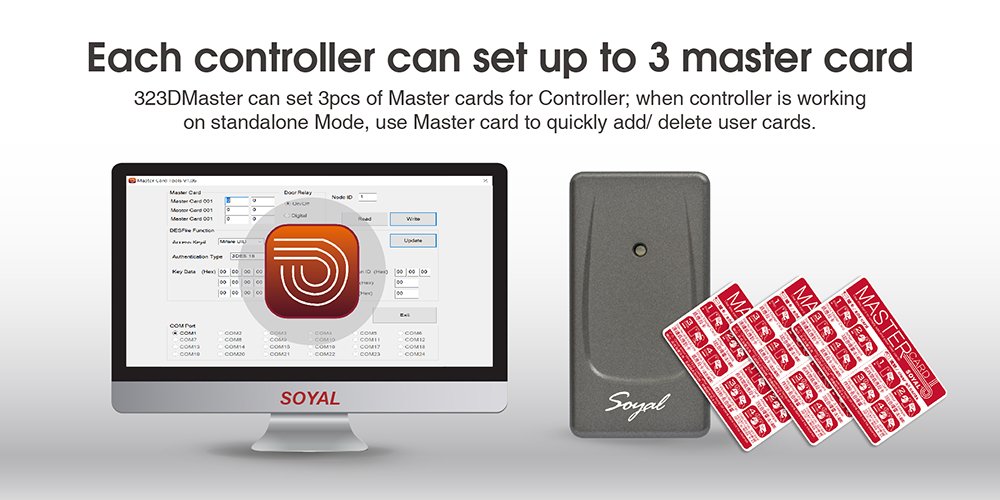

- Konfigurasi parameter via Master Card, external WG keyboard, atau software 701ServerSQL.
- Silent operation: push button mute dan all mute mode.
- Anti-passback 1.5 pintu, auto relock anti-trailing & sneaking.
- Auto door open time zone: 2 zona built-in, upgradeable hingga 16 zona.
Contoh Aplikasi
- Access Control pintu tunggal maupun 1.5 pintu untuk ruang server, laboratorium, dan gudang.
- Lift / Elevator Control — kontrol lantai hingga 32 lantai.
- Turnstile — hitung dan tampilkan jumlah orang di lokasi secara real-time.

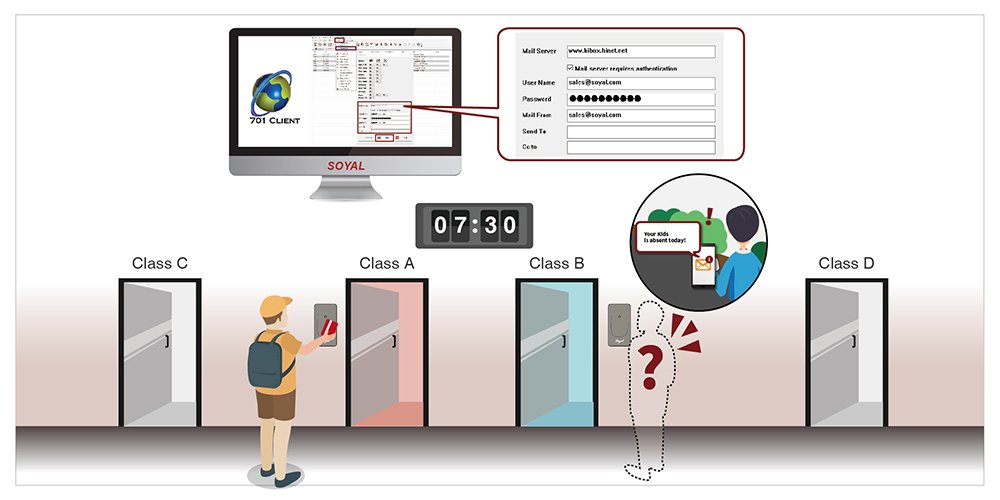

- Sekolah / Kampus — absensi siswa dengan notifikasi email otomatis ke wali murid jika tidak hadir.
- Time Attendance & Payroll — holiday edit hingga 120 hari untuk penggajian.

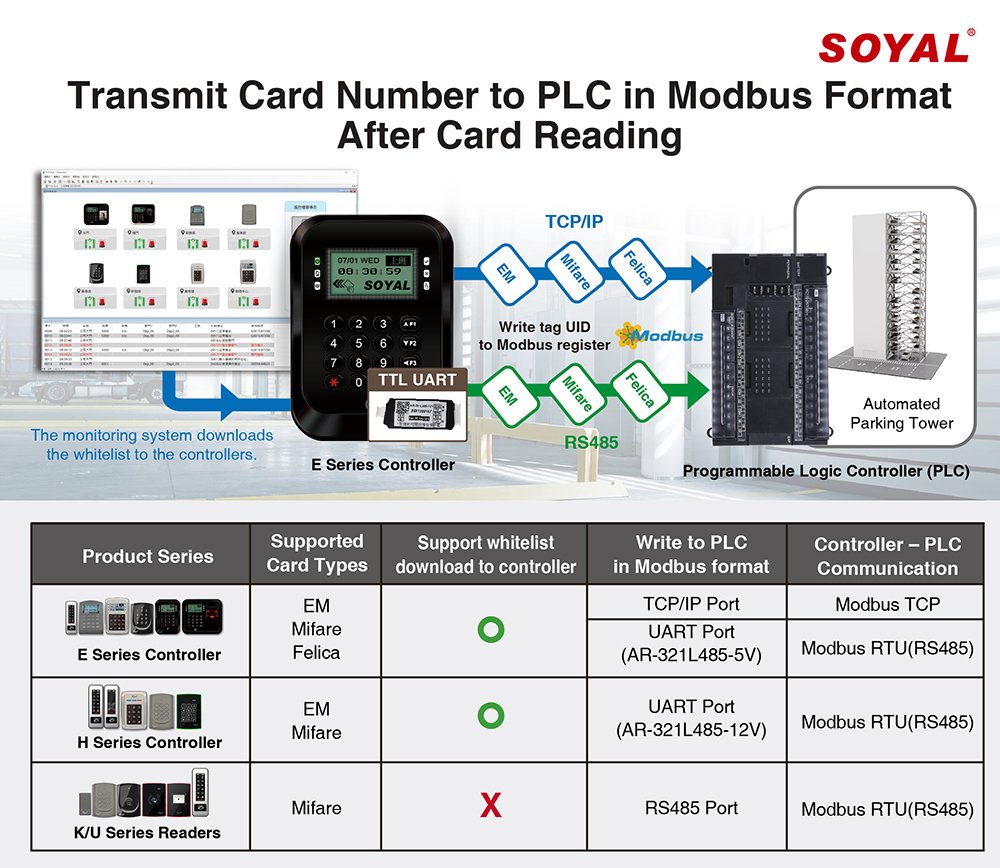

- Parkir & Machine Control — integrasi RFID dengan PLC untuk kontrol mesin otomatis.
- SCADA — monitoring grafis & remote control via 701ClientSQL.

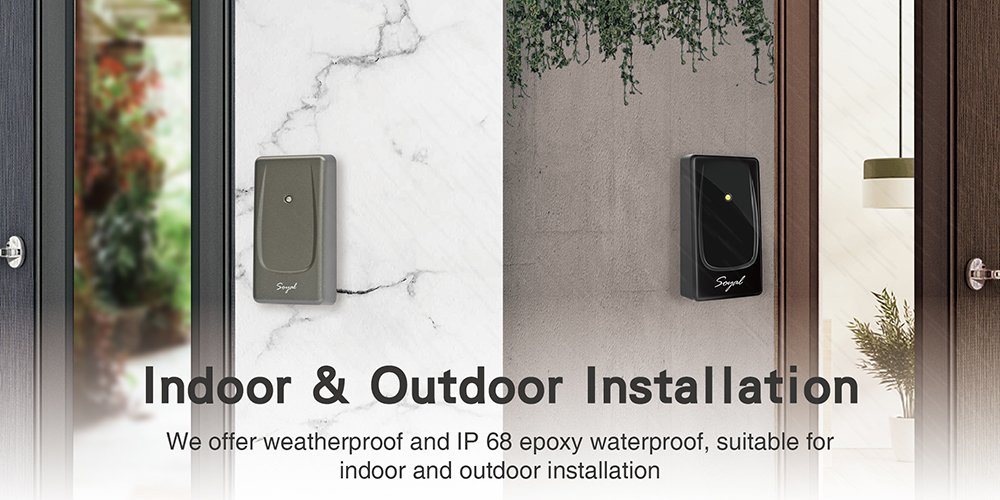

- Outdoor & Industri — enkapsulasi IP66 Epoxy untuk lingkungan berdebu, lembab, atau terkena hujan.
