Authorized Distributor Soyal Access Control Indonesia
SOYAL BIOMETRIC SERIES

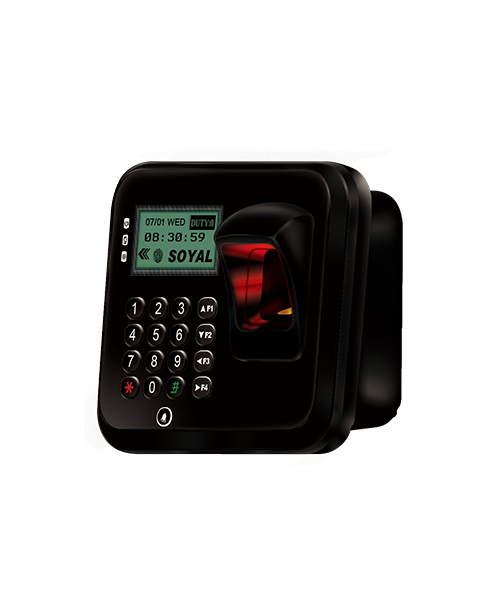

AR-837-EF9DO
Kontroler Akses LCD Fingerprint RFID Dual Band
Kontroler akses all-in-one kelas enterprise dengan sensor sidik jari optik 9.000 fingerprint, pembacaan kartu Dual Band RFID 125kHz + 13.56MHz, layar LCD 128×64 multi-bahasa, konektivitas RS-485 & TCP/IP, serta proteksi IP65 untuk penggunaan outdoor. Dilengkapi built-in HTTP Page, Cloud Access Control, animasi grafis real-time, dan 8 set status absensi.
Dual Band RFID9.000 FingerprintIP65 WeatherproofTCP/IP + RS-485LCD 128×64
◎ Dual Band 125kHz + 13.56MHz | ◎ 9.000 FP | ◎ IP65
9.000
Sensor Optik
Kapasitas Fingerprint
IP65
Weatherproof
Proteksi Ingress
Dual Band
RFID Simultan
125kHz + 13.56MHz
65.000
Maks. 64 Lantai
Kapasitas Pengguna
Keunggulan Utama AR-837-EF9DO
SOYAL AR-837-EF9DO adalah kontroler akses biometrik all-in-one kelas enterprise yang memadukan sidik jari optik, RFID Dual Band, layar LCD multi-bahasa, dan konektivitas RS-485/TCP/IP dalam satu perangkat weatherproof IP65. Dirancang untuk gedung komersial, kawasan industri, dan fasilitas keamanan tingkat tinggi — mendukung hingga 65.000 pengguna, 9.000 fingerprint, integrasi Cloud Access Control, Smart Mailbox, kontrol lift, dan sistem absensi 8 status kerja.
Ringkasan Fitur Utama
- Volume buzzer dapat diatur hingga 10 tingkat.
- Built-in HTTP Page — pengaturan parameter jarak jauh via browser.
- Kontrol lift terjadwal (membutuhkan firmware khusus).
- Fungsi alarm terjadwal untuk pengingat shift kerja & absensi.
- Kontroler berbasis IP — flush-mount & surface-mount.
- Cloud Access Control — unggah data aktif via TCP.
- Animasi grafis dinamis & pop-up event darurat.
- Sensor sidik jari optik — kapasitas 9.000 fingerprint.
- Dual Band 125kHz + 13.56MHz aktif bersamaan.
Fungsi Lanjutan
- Built-in modul HID + modul Voice (opsional).
- Tombol Door Bell bawaan.
- Keypad illuminated — tampilan visual lebih nyaman.
- Desain weatherproof IP65 untuk outdoor.

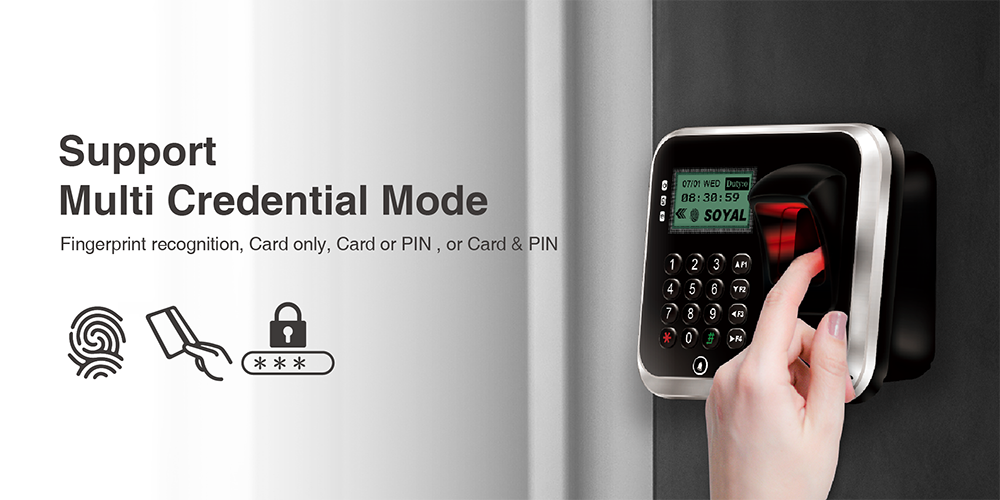

- Mode akses: Jari / Kartu+Jari / Kartu+PIN+Jari.
- 63 zona waktu · 255 kelompok pintu · 16 auto-open zone.
- Absensi 8 set status kerja via tombol pilih.
- Anti-passback · Real Time Clock · Anti-Tamper.
- 2 mode kontrol: M4 (1 pintu) / M8 (2 pintu).
- Fire button — semua pintu terbuka saat kebakaran.
INTEGRASI RFID + PLC

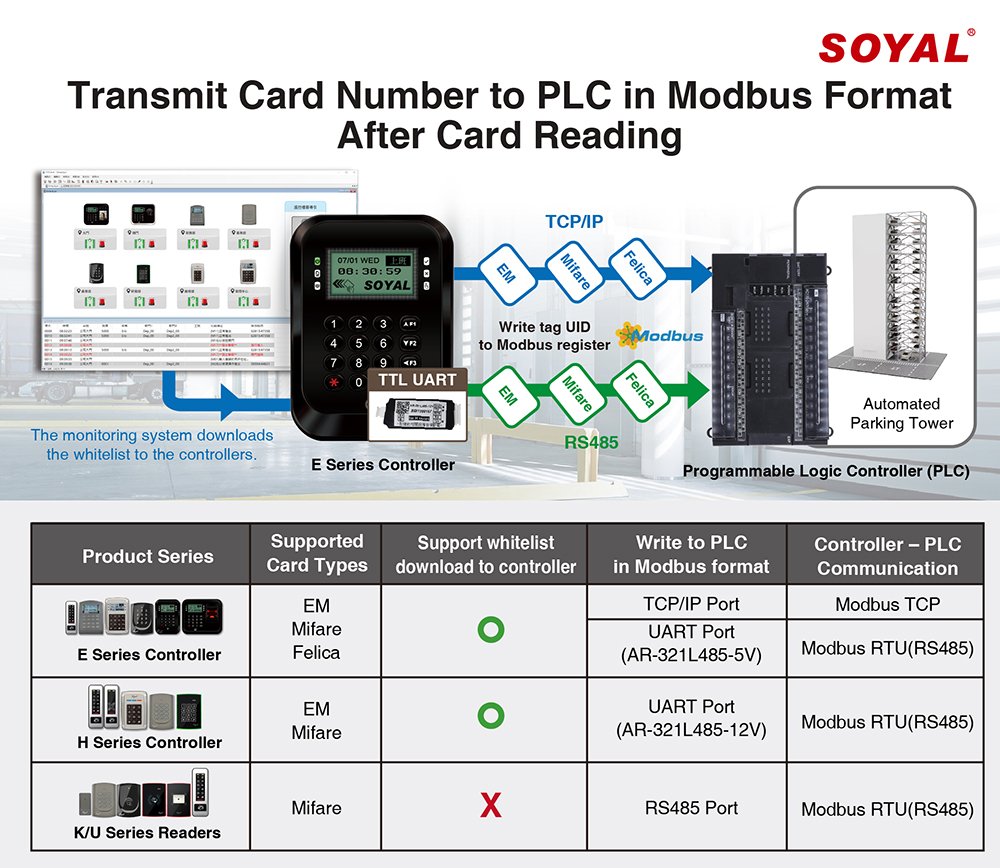

Integrasi RFID dengan PLC untuk Parkir & Kontrol Mesin
AR-837-EF9DO mendukung integrasi langsung dengan PLC untuk otomasi parkir otomatis dan kontrol mesin industri secara real-time via RS-485 — tanpa server perantara.
- Integrasi RFID + PLC tanpa middleware
- Cocok untuk gate barrier, parkir otomatis, dan mesin industri
- Kontrol berbasis autentikasi kartu atau sidik jari
- Protokol SSC (Soyal Security Communication)
FITUR UID KARTU
Pembacaan UID Kartu RFID Fleksibel 24–64 Bit
Mendukung pembacaan UID dengan panjang bit yang dapat disesuaikan untuk kompatibilitas dengan berbagai sistem kartu yang sudah terpasang.
- UID Bits: 24–64 bit (adjustable)
- 125kHz: EM4001, EM4095 · 13.56MHz: Mifare, DESFire, Felica, iCASH, NFC
- Jangkauan baca RF: 2–15 cm
- RFID Crypto: CC Certification AES comply EAL5+
PENGATURAN JARAK JAUH

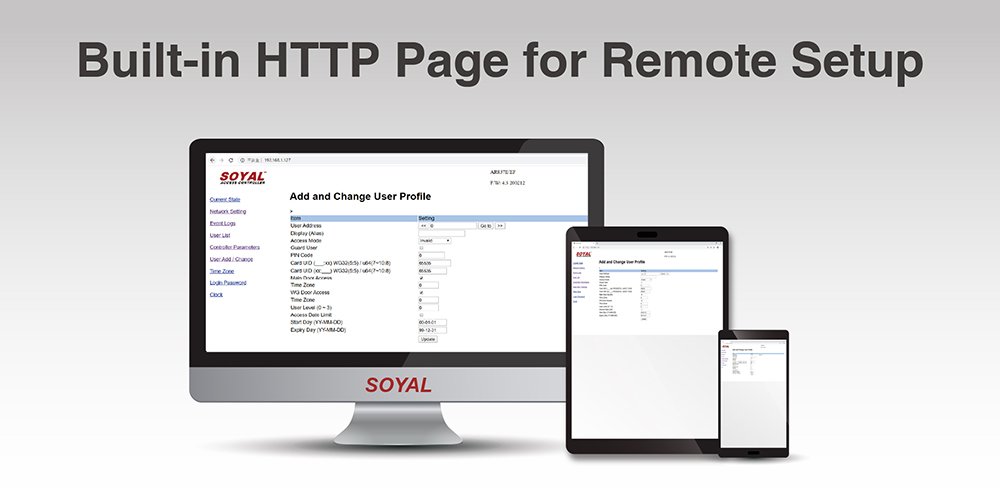

Built-in HTTP Page — Kelola dari Browser Mana Saja
Built-in HTTP Web Server memungkinkan administrator mengatur seluruh parameter AR-837-EF9DO dari browser tanpa perlu software khusus.
- Akses panel pengaturan via IP address device
- Konfigurasi jaringan, pengguna, zona waktu dari jarak jauh
- Ideal untuk manajemen multi-site dari satu pusat kendali
- Manual Enterprise Series HTTP Server tersedia
ANIMASI GRAFIS

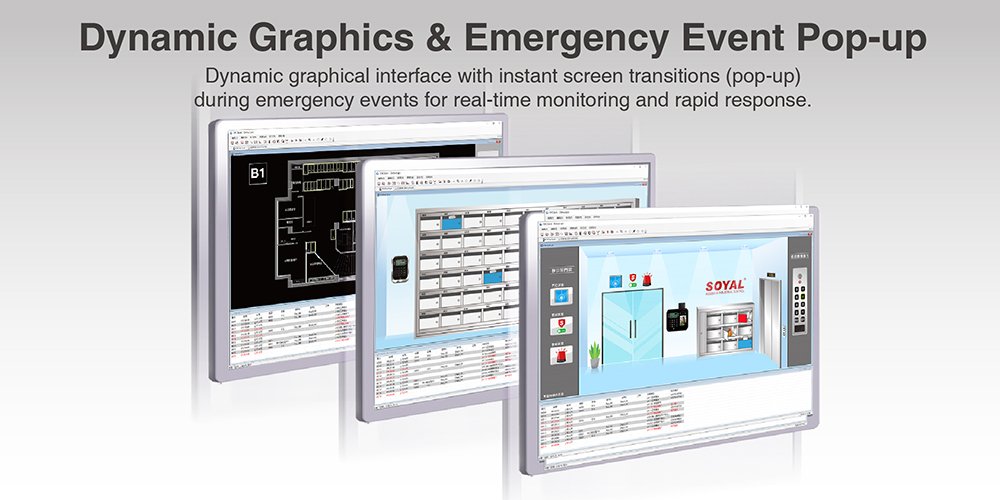

Monitor Visual Dinamis & Pop-up Event Darurat
Software 701ClientSQL mendukung tampilan animasi grafis real-time dan pop-up notifikasi event darurat terintegrasi dengan AR-837-EF9DO.
- Denah gedung interaktif dengan status pintu real-time
- Pop-up otomatis saat alarm, pintu paksa terbuka, atau event darurat
- Monitor status sidik jari dan kartu dari dashboard terpusat
- Riwayat event dan laporan absensi terintegrasi penuh
BIOMETRIK SIDIK JARI
Sensor Sidik Jari Optik — 9.000 Fingerprint Kapasitas Tinggi
Sensor sidik jari optik (DO) menawarkan kapasitas tinggi dan kecepatan identifikasi yang sangat cepat, ideal untuk fasilitas dengan lalu lintas pengguna besar.
- Kapasitas: 9.000 fingerprint (4.500 pengguna × 2 jari)
- Kecepatan identifikasi 1:1000 <0,7 detik
- FRR (False Rejection Rate): <1%
- Resolusi 500dpi · Suhu sensor: +30°C ~ +31°C
- Auth. Speed (1:N): 0,97 dtk (DO)
DUAL BAND RFID
Dua Frekuensi Aktif Bersamaan — 125kHz & 13.56MHz
Kemampuan Dual Band memungkinkan satu perangkat membaca berbagai jenis kartu dari dua frekuensi berbeda secara bersamaan — tanpa dua reader terpisah.
- 125kHz: ISO18000-2 — EM4001, EM4095 compatible
- 13.56MHz: Mifare Ultralight/Classic/Plus, DESFire EV1/EV2, NFC, ISO15693, Felica, iCASH
- UID Bits: 24–64 bit (adjustable)
- Enkripsi AES EAL5+ untuk keamanan transmisi data
ARSITEKTUR CASCADE

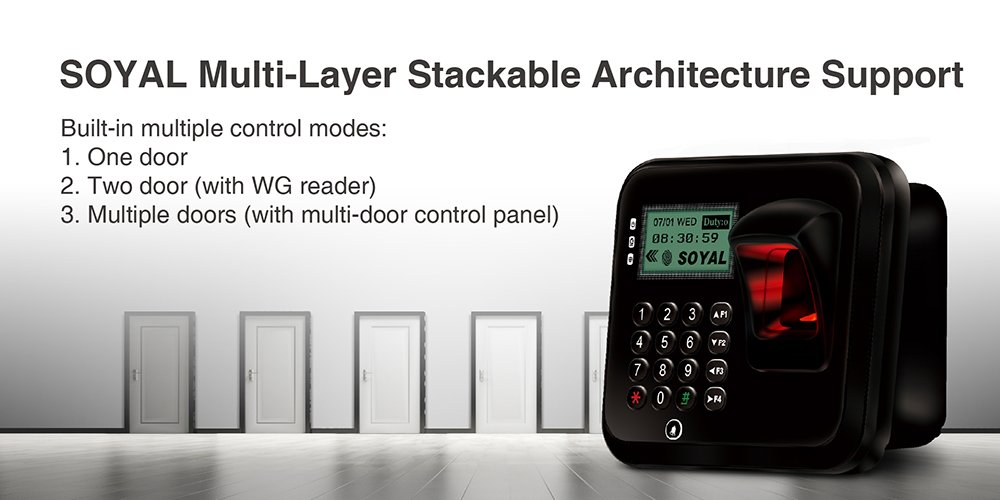

Instalasi Bertumpuk — Stack Architecture
Mendukung arsitektur cascade/bertumpuk untuk menempatkan beberapa unit secara vertikal dan menghemat ruang pada panel instalasi.
- Flush-mount (tanam) atau surface-mount (tempel permukaan)
- Tipe Roof: 128×147×73 mm · Tipe Standard: 128×147×65 mm
- Housing ABS Fire-proof 94V0 · Bobot approx. 320 g
- Warna edge: Black / Silver
INTERFACE UART

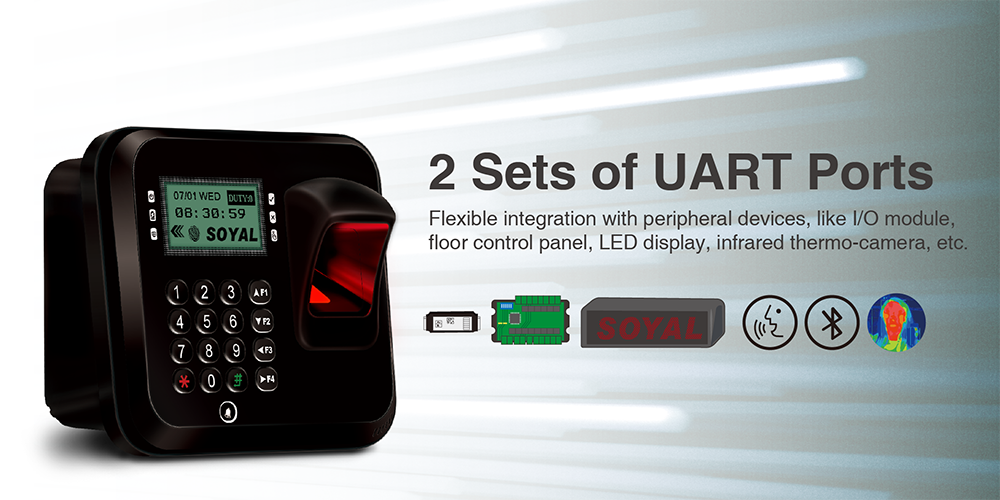

TTL UART — Output Serial untuk Lift Control & Integrasi Sistem
Interface TTL UART half-duplex memungkinkan integrasi dengan perangkat dan aplikasi eksternal termasuk kontrol lift dan sistem pihak ketiga.
- TTL UART × 1 (half-duplex) — baudrate: 4800~115200 bps
- RS-485 serial output untuk kontrol lift dan berbagai aplikasi
- Wiegand Input: 26–64 bit
- Wiegand Output berbagi terminal dengan Arming & Duress Output
KOMUNIKASI JARINGAN

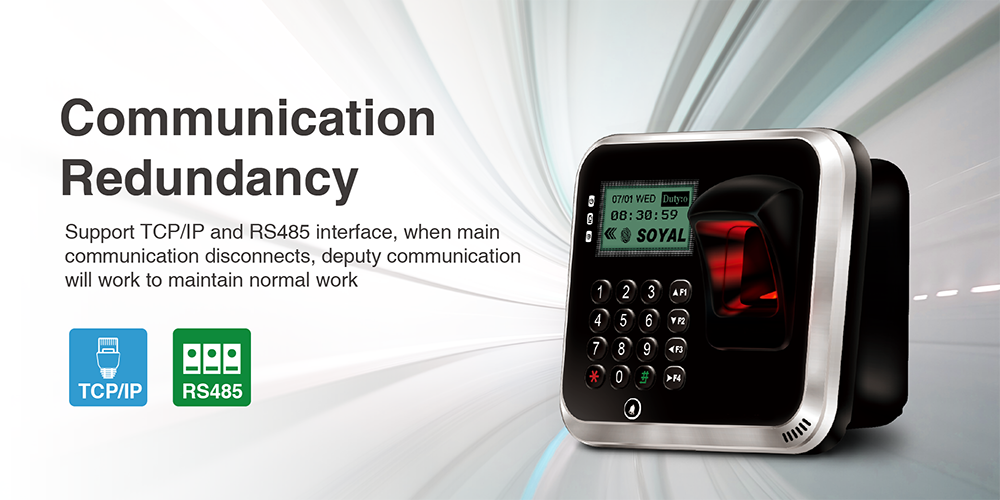

RS-485 & TCP/IP — Konektivitas Fleksibel dengan Enkripsi SSC
Komunikasi ganda RS-485 dan TCP/IP dengan enkripsi SSC untuk keamanan transmisi data di jaringan lokal maupun internet.
- RS-485 @ 9600 bps — koneksi jarak jauh via kabel shielded
- TCP/IP — koneksi LAN/WAN dengan redundancy
- POE (Power over Ethernet) — opsional berdasarkan pesanan
- SSC (Soyal Security Communication) — enkripsi komunikasi end-to-end
MENU MULTI-BAHASA

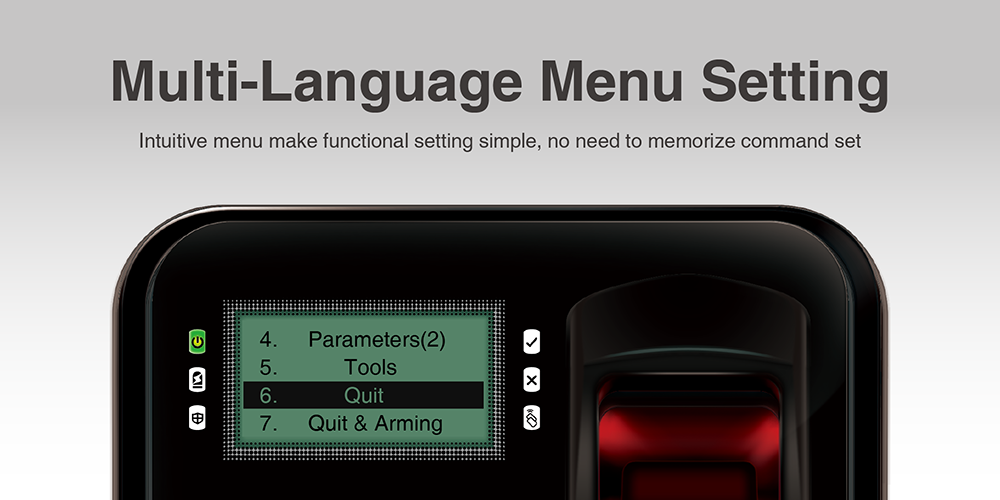

Layar LCD 128×64 — Menu Multi-Bahasa dan Pengaturan Lokal
Layar LCD 128×64 pixel menampilkan menu pengaturan dalam berbagai bahasa untuk kemudahan instalasi dan operasi di seluruh dunia.
- LCD 128×64 pixel — 4 baris × 16 karakter per baris
- Menu pengaturan langsung via keypad illuminated
- Pengunci keypad otomatis setelah 3 kali gagal (30 detik)
- 6 LED indikator (Green/Red) + Buzzer 10 tingkat volume
MANAJEMEN ABSENSI

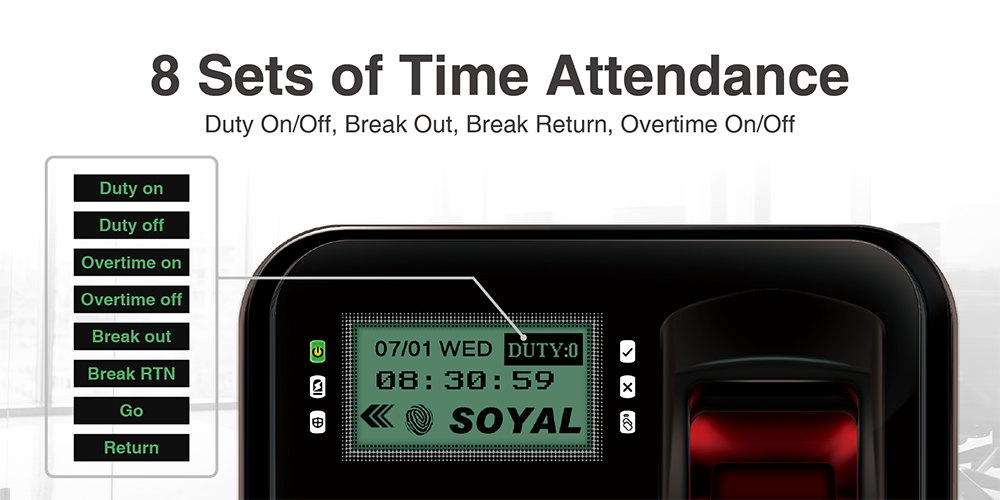

8 Set Status Absensi — Pilih Status Kerja via Tombol
Fitur absensi memungkinkan karyawan memilih status kerja saat tap kartu atau sidik jari dengan menekan tombol yang sesuai terlebih dahulu.
- 8 set status: Masuk, Pulang, Lembur Masuk/Pulang, Cuti, Kembali, dll.
- Tekan tombol status → tap kartu atau sidik jari
- Data absensi tersimpan di event log (32.000 record)
- Ekspor ke 701ClientSQL untuk laporan payroll dan kehadiran
METODE INSTALASI

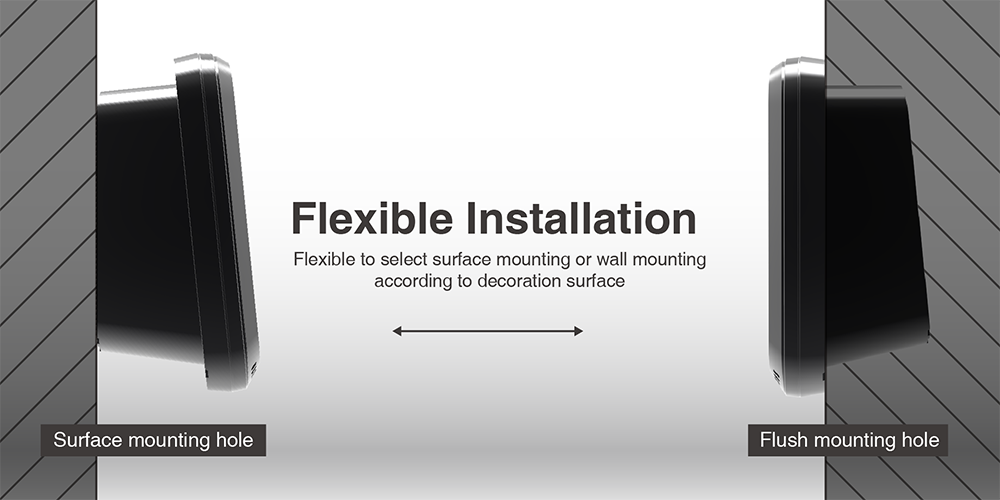

Flush-Mount & Surface-Mount — Dua Pilihan Instalasi Profesional
AR-837-EF9DO tersedia dalam dua tipe instalasi yang masing-masing memberikan tampilan rapi dan profesional sesuai kondisi lokasi.
- Flush-Mount (Tanam): tersembunyi di dalam dinding — tampilan sangat bersih
- Surface-Mount (Tempel): di permukaan dinding — instalasi cepat dan fleksibel
- Tipe Roof: 128×147×73 mm — sudut pemasangan
- Tipe Standard: 128×147×65 mm — pemasangan datar
FITUR MASTER CARD

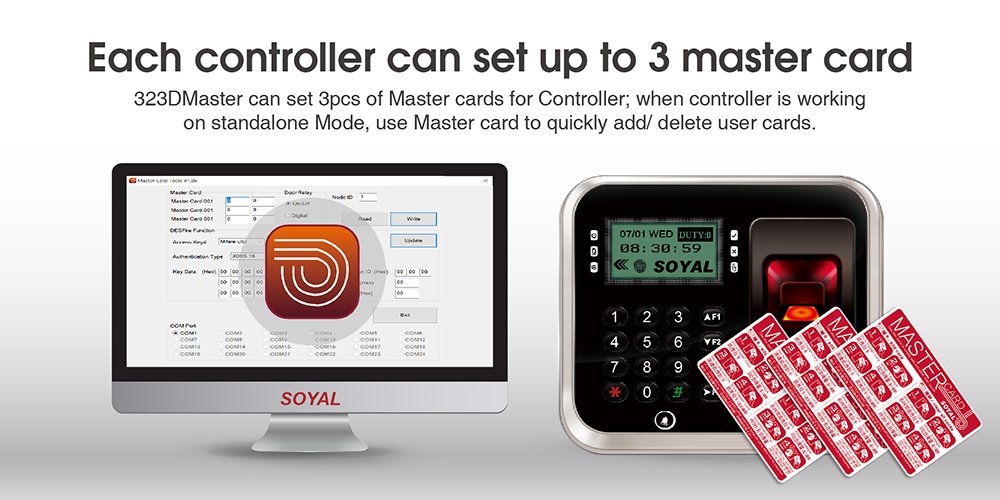

Master Card 323DD — Pemrograman Langsung Tanpa PC
Kompatibel dengan Master Card 323DD yang memungkinkan pengaturan parameter dasar langsung di lapangan tanpa membutuhkan koneksi ke PC.
- Program pengguna, zona waktu, mode akses via Master Card
- Cocok untuk lokasi tanpa akses internet atau PC
- Tambah/hapus kartu pengguna secara offline
- Kompatibel penuh dengan 701ServerSQL dan 701ClientSQL
Diagram Arsitektur Sistem
Tiga diagram arsitektur resmi AR-837-EF9DO — dari standalone/networking dasar hingga integrasi Smart Mailbox dan Roller Shutter Door.

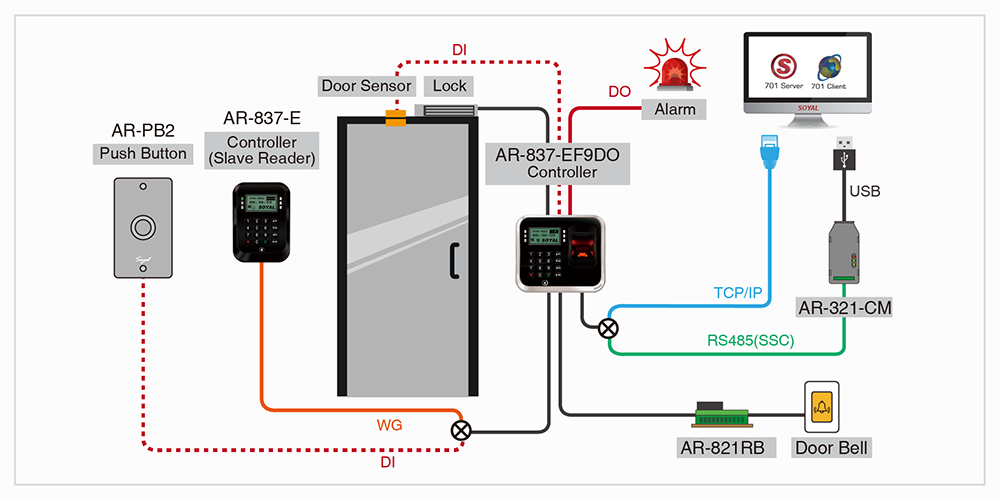

ARSITEKTUR 1 — STANDALONE & NETWORKING
Kontrol Akses Satu Pintu — Standalone & Networking
Arsitektur dasar AR-837-EF9DO sebagai kontroler akses standalone maupun terhubung ke jaringan RS-485 atau TCP/IP untuk manajemen terpusat via 701ServerSQL.
- Mode standalone: beroperasi mandiri tanpa server
- Mode networking: terhubung ke 701ServerSQL via RS-485 atau TCP/IP
- 2 mode kontrol: M4 (1 pintu) / M8 (2 pintu)
- Beralih standalone ↔ networking otomatis saat koneksi terputus
- Support AR-721_RB Relay Output module

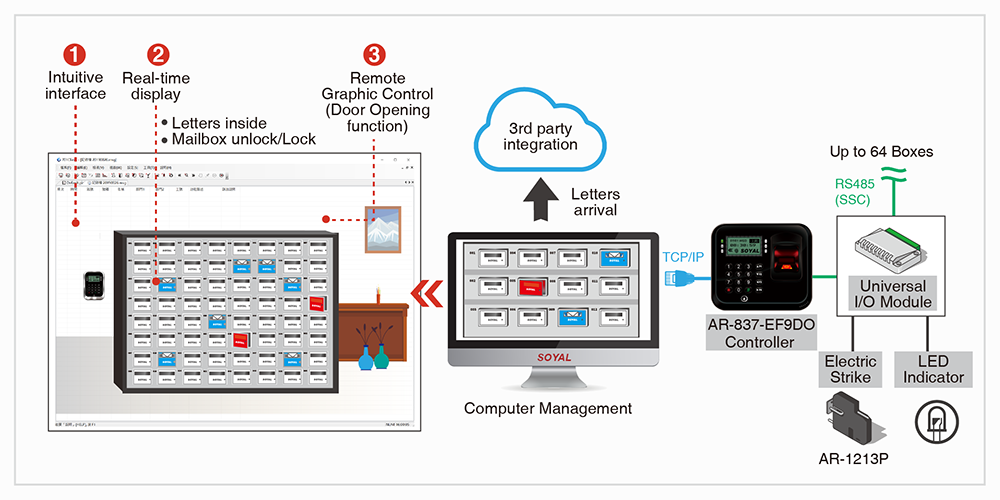

ARSITEKTUR 2 — SMART MAILBOX
Integrasi Smart Mailbox — Kotak Surat Cerdas
AR-837-EF9DO dapat diintegrasikan dengan sistem Smart Mailbox untuk manajemen paket dan surat masuk yang otomatis dan aman dengan autentikasi biometrik.
- Autentikasi via kartu RFID atau sidik jari sebelum buka loker
- Notifikasi real-time ke penghuni melalui 701ClientSQL
- Log event setiap akses mailbox tercatat otomatis
- Cocok untuk apartemen, perkantoran, dan kawasan perumahan
ARSITEKTUR 3 — ROLLER SHUTTER DOOR

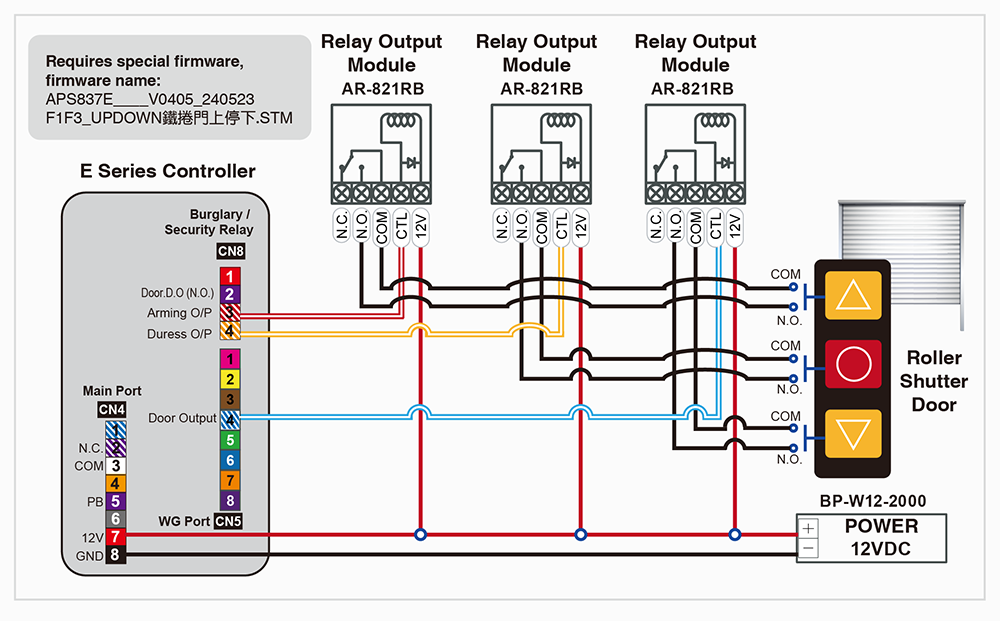

Aplikasi Roller Shutter Door — Pintu Rolling Gudang & Industri
AR-837-EF9DO mendukung integrasi penuh dengan pintu rolling shutter untuk keamanan garasi, gudang industri, dan area dengan akses terbatas.
- Kontrol roller shutter via relay output bawaan
- Autentikasi ganda: kartu + sidik jari untuk keamanan maksimal
- Alarm: anti-tamper, force open, door open too long
- Firmware khusus tersedia — lihat panduan Enterprise E Series

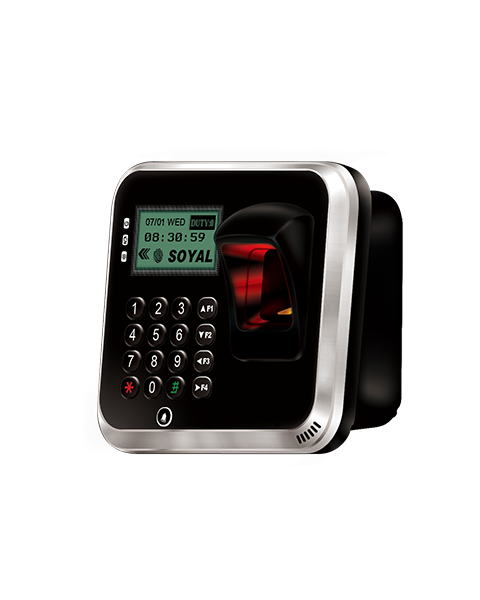

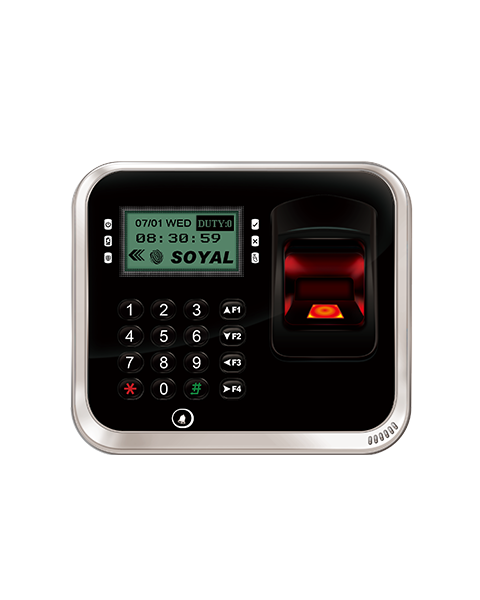

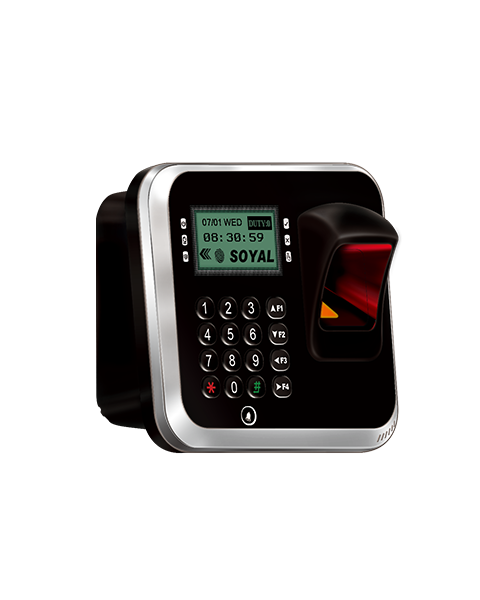

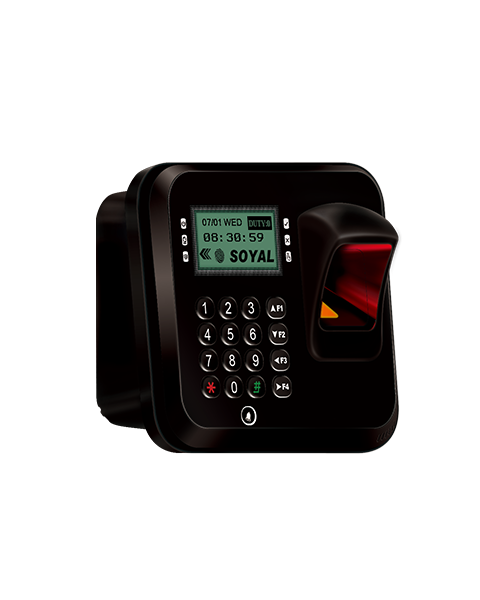

Galeri Foto Produk

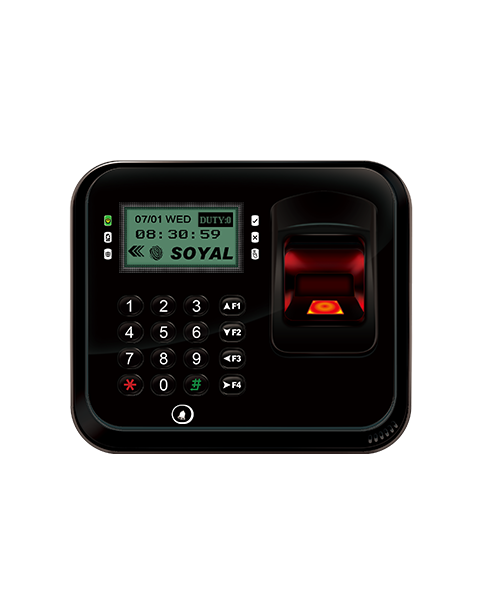

7 foto resmi AR-837-EF9DO — tampak depan, samping, detail sensor sidik jari, LCD, keypad, dan panel konektor.
Spesifikasi Teknis Lengkap
Frequency / UID Bits / RF Reading Range
| Parameter | S (Dual Band) |
|---|---|
| Frequency | 125kHz: ISO18000-2 (EM4001, EM4095) 13.56MHz: ISO14443/7816-4 — Mifare Ultralight, Classic, Plus, DESFire EV1/EV2, NFC, ISO15693, Felica, iCASH |
| UID Bits | 24–64 Bit (Adjustable) |
| RF Reading Range | 2–15 cm |
| RFID Crypto | CC Certification: AES Crypto comply with EAL5+ |
*MIFARE dan merek terkait adalah trademark terdaftar NXP B.V.
RFID Crypto / Communication Interface
| Parameter | Nilai |
|---|---|
| Host | RS-485 (9600 bps) / TCP/IP / POE (opsional) / SSC |
| Serial | TTL UART (4800~115200 bps) ×1 (half-duplex) |
| Wiegand Input | Wiegand 26–64 bit |
| Wiegand Output | Data 0, Data 1 (berbagi terminal dengan Arming & Duress Output) |
*SSC (Soyal Security Communication) meningkatkan keamanan komunikasi.
DI / DO — Kontrol 2 Pintu
| Parameter | Controller Utama | WG Output Port |
|---|---|---|
| DI | Egress ×1, Door Status ×1 | Egress ×1, Door Status ×1 |
| Door Lock Output | Door Lock Relay ×1 | Open Collector ×1 |
| Alarm Output | Relay ×1 | — |
| WG Port | — | Data 0 In ×1, Data 1 In ×1, Red LED Out, Green LED Out, Beeper Out |
| Open Collector | Arming ×1, Security Trigger ×1, Duress ×1 | — |
| Tamper | Limit switch (1 Form C / 1000mA / 30VDC) | — |
User Capacity / Event Log
| Parameter | Nilai |
|---|---|
| User Capacity / Floors | 16.000/64 lantai (default) | 32.000/32 | 65.000/16 |
| Event Log | 32.000 record |
Fingerprint Specifications
| Parameter | Nilai |
|---|---|
| FP Sensor Type | Optical Sensor (DO) |
| FRR | <1% |
| Image Resolution | 500 dpi |
| Fingerprint Capacity | 9.000 FP |
| Total Users with FP | 4.500 pengguna (1–2 jari/pengguna) |
| Auth. Speed (1:N) | 0,97 dtk (DO) |
| Identification Speed (1:1000) | <0,7 dtk |
| Sensible Temperature | +30°C ~ +31°C |
Hardware Specifications
| Parameter | Nilai |
|---|---|
| Power Voltage | 12–24 VDC |
| Power Consumption | <5W |
| Flash Memory | 32Mb (data >10 tahun setelah power off) |
| RTC | 14 hari setelah power off, error <1 menit/minggu |
| CPU | ARM Cortex M3 (32 bit) |
| LCD Panel | 128×64 pixel (4 baris × 16 karakter) |
| Indicator LED | 6 LED (Green / Red) |
| Buzzer | 1 (volume 10 tingkat) |
| TAMPER | Limit switch / 1 Form C / 1000mA / 30VDC |
| Housing Material | ABS (Fire-proof: 94V0) |
| Color | Edge: Black / Silver |
| Keypad | Illuminated Rubber |
Dimensi & Berat
| Parameter | Nilai |
|---|---|
| Dimensi – Roof Type | 128(H) × 147(W) × 73(D) mm |
| Dimensi – Standard Type | 128(H) × 147(W) × 65(D) mm |
| Net Weight | approx. 320 g |
| Ingress Protection | IP65 |
Kondisi Lingkungan
| Parameter | Nilai |
|---|---|
| Operating Temperature | -20℃ ~ +70℃ |
| Storage Temperature | -40℃ ~ +75℃ |
| Operating Humidity | 0% ~ 90% (non-condensing) |
| Storage Humidity | 0% ~ 95% (non-condensing) |
Mode Akses & Kontrol
- Jari saja / Kartu & Jari / Kartu+PIN & Jari / Kartu+PIN+Jari.
- Anti-passback via WG port — pintu masuk & keluar terpisah.
- Mode kontrol: M4 (1 pintu) / M8 (2 pintu).
- 63 zona waktu · 255 kelompok pintu · 16 set auto-open zone.
- Fire button — buka semua pintu saat kebakaran.
- Alarm: pintu lama terbuka, dipaksa buka, anti-tamper.
- 16 set alarm & pengaturan hari libur 120 hari.
- Patent relay baru — anti mis-trigger akibat getaran.
Contoh Aplikasi
- Gedung perkantoran bertingkat — kontrol akses & absensi.
- Kawasan industri & manufaktur — area keamanan tinggi.
- Hotel & apartemen — integrasi Smart Mailbox.
- Gudang & garasi — integrasi Roller Shutter Door.
- Parkir otomatis — RFID + PLC + barrier gate.
- Kontrol lift — akses per lantai (firmware khusus).
- Sistem payroll — absensi 8 status kerja terintegrasi.
- Smart City / Smart Building — dengan 701ClientSQL SCADA.
Cara Pemesanan
Garansi Standar: 12 bulan terhadap cacat produksi sejak tanggal pengiriman. Program Extended Warranty tersedia hingga 10 tahun — pilih antara Rencana 1 (beli saat pembelian produk) atau Rencana 2 (beli sebelum garansi standar berakhir). Hubungi distributor resmi SOYAL di Indonesia untuk penawaran terbaik.
Produk Terkait & Aksesori
Produk aksesori resmi SOYAL yang kompatibel dengan seri AR-837-EF9DO.
AR-837-EA
Graphic Display Multi-Function Proximity Controller — aksesori resmi seri AR-837.
Tentang Seri AR-837
Seri AR-837 SOYAL mencakup berbagai varian kontroler akses enterprise yang dapat disesuaikan dengan kebutuhan spesifik instalasi. AR-837-EF9DO dengan sensor sidik jari optik adalah pilihan utama untuk fasilitas yang membutuhkan autentikasi biometrik berkapasitas tinggi.
- AR-837-EF9DO (halaman ini): Fingerprint optik 9.000 FP + RFID Dual Band + LCD + IP65
- AR-837-EA: Graphic Display Multi-Function Proximity Controller
- Seluruh seri mendukung jaringan RS-485 + TCP/IP via 701ServerSQL/ClientSQL
